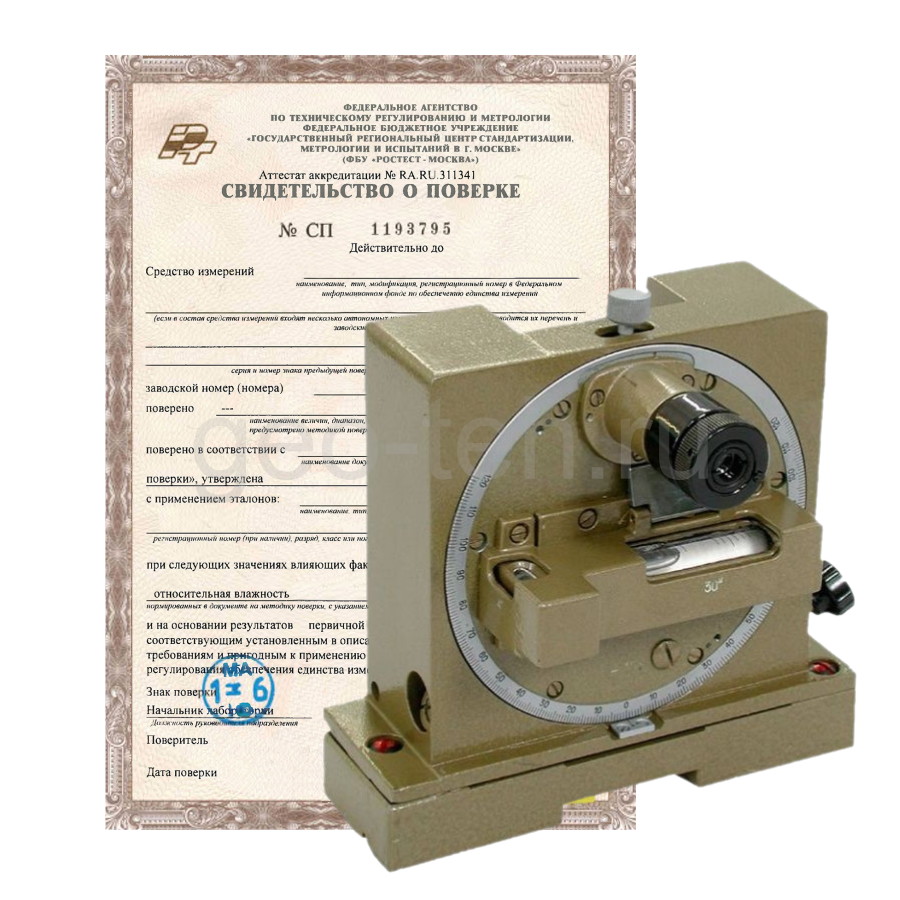

Поверка оптического квадранта

Поверка оптических квадрантов проводится, как правило, каждые два года для приборов, внесенных в Госреестр СИ и использующихся для измерений в сфере ГРОЕИ.

Что входит в процедуру поверки

Когда проводится поверка оптических квадрантов, то выполняются следующие операции:

• внешний осмотр с контролем отсутствия деформаций и повреждения основания;
• опробование с проверкой взаимодействия всех частей и элементов в работе;
• определение параллакса между штрихами шкалы сетки и лимба;
• контроль намагниченности основания;
• проверка диапазона наводки окуляра;
• отслеживание отклонения от параллельности поперечного уровня и основания;
• контроль совпадения нулевых отметок и соответствия размеров делений отсчетного устройства и шкалы лимба;
• определение погрешности квадранта при установке на нулевую отметку лимба;
• вычисление погрешности измерителя по результатам серии измерений с использованием образцовой призматической меры и автоколлиматора.

Для моделей с двухсторонней системой считывания дополнительно контролируется разномасштабность изображений в противоположных частях лимба. В случае если производится первичная поверка оптических квадрантов, то также определяется шероховатость опорных поверхностей основания.
