Наземные лазерные сканеры

Наземные лазерные сканеры (TLS) представляют собой устройства, которые используются для высокоточного измерения и создания трёхмерных моделей объектов. Эти сканеры находят применение в различных областях, включая архитектуру, строительство, геодезию и промышленность. Основные задачи TLS включают сбор данных для создания цифровых моделей, которые затем используются для анализа, планирования и управления проектами.

Принцип работы наземных лазерных сканеров

Наземные лазерные сканеры работают на основе принципа лазерной дальнометрии. Устройство испускает лазерный луч, который отражается от поверхности объекта и возвращается обратно к сканеру. Время, затраченное на возврат луча, используется для вычисления расстояния до объекта. Современные TLS могут сканировать по горизонтали на 360 и по вертикали в секторе до 317, что позволяет получать детальные трехмерные изображения окружающего пространства.

Получаемые данные и их использование

Сканеры собирают облака точек — множество координат (XYZ), описывающих поверхность объектов. Эти данные используются для:
- Создания точных трехмерных моделей и чертежей.
- Контроля качества и соответствия строительных работ проектной документации.
- Планирования реконструкции и ремонта зданий.
- Мониторинга деформаций и перемещений конструкций.

Использование в BIM-моделировании

В BIM-моделировании (Building Information Modeling) данные, полученные с помощью TLS, играют ключевую роль. Они позволяют создавать точные и актуальные модели существующих объектов, которые затем используются для проектирования, строительства и управления зданиями. Трехмерные модели, основанные на данных TLS, обеспечивают высокую точность и детализацию, что особенно важно при реконструкции и ремонте.

Контроллеры для управления сканерами
Для управления наземными лазерными сканерами используются различные контроллеры, которые обеспечивают настройку параметров сканирования, сбор и предварительную обработку данных. Среди популярных контроллеров можно выделить:
- Leica CS20, Leica CS30
- Trimble TSC7, Trimble T100
- Topcon FC-6000
- GeoMax Zenius700A, GeoMax Zenius800 и Geomax FZ-M1

ПО для постобработки данных
Для постобработки данных, полученных с помощью TLS, используются специализированные программные продукты. Некоторые из них:
- Leica Cyclone
- Trimble RealWorks
- Autodesk ReCap
- FARO SCENE
- Z+F LaserControl
- Topcon MAGNET Collage

Популярные бренды и их модели

Leica
Актуальные модели:

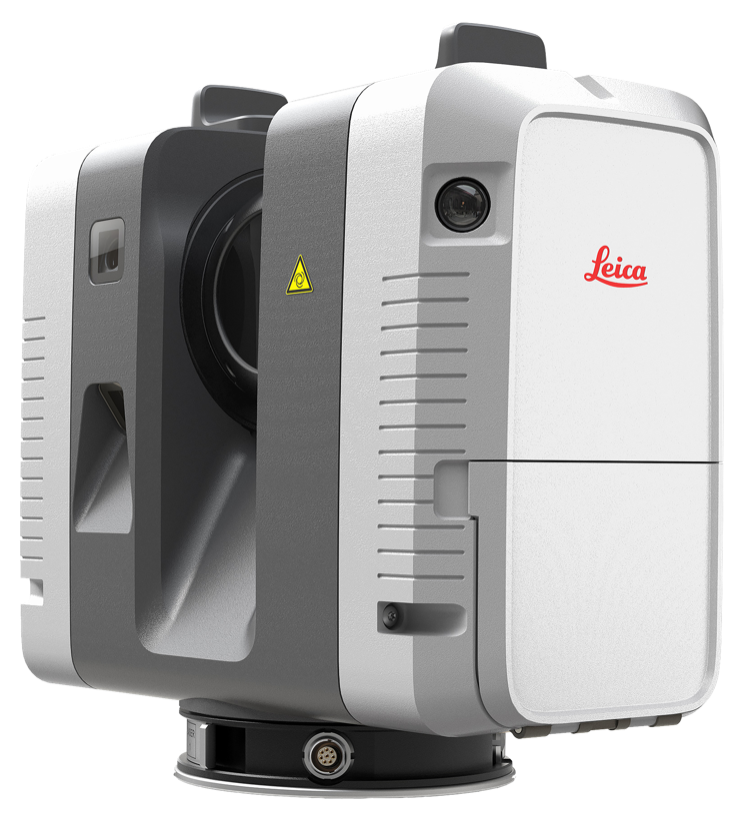

- Leica RTC360: Высокая скорость сканирования и автоматическая регистрация данных.
- Leica BLK360 NEW: Компактный и легкий сканер для быстрой съемки.

Преимущества бренда:
Leica известна своим качеством, точностью и инновациями в области лазерного сканирования. Продукты Leica обеспечивают высокую производительность и надежность в различных условиях.

Z+F
Актуальные модели:

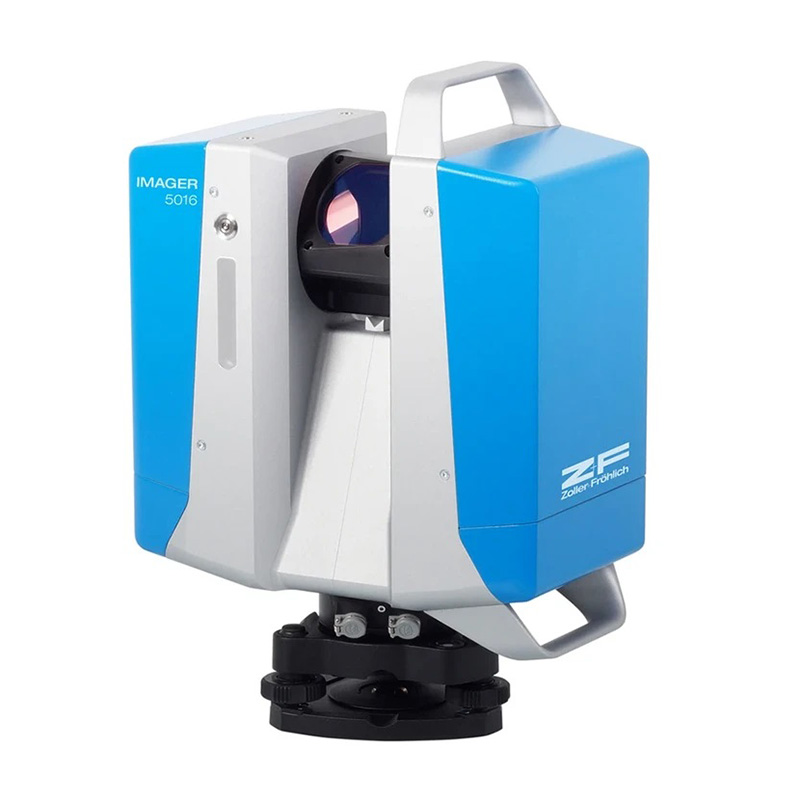

- Z+F IMAGER 5016: Высокая точность и дальность сканирования.
- Z+F IMAGER 5010X: Инновационные технологии и отличное качество данных.

Преимущества бренда:
Z+F специализируется на разработке передовых решений для лазерного сканирования, предлагая высокое качество данных и продвинутые возможности обработки.

Trimble
Актуальные модели:
- Trimble TX8: Высокая скорость и дальность сканирования.

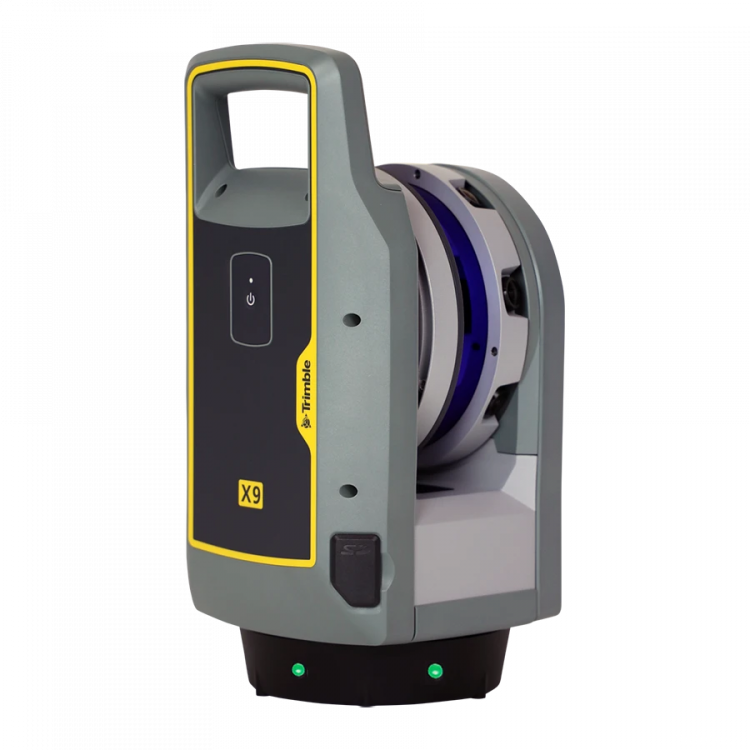

- Trimble X7 и Trimble X9: Инновационная технология самокалибровки.

Преимущества бренда:
Trimble предлагает широкий спектр решений для различных задач лазерного сканирования, обеспечивая высокую точность и простоту использования.

Topcon
Актуальные модели:

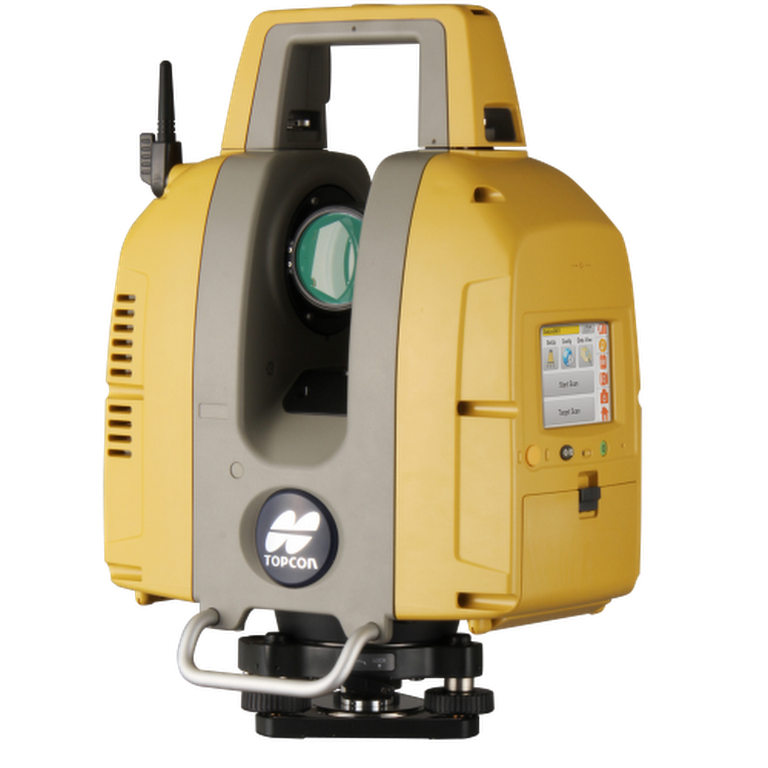

- Topcon GLS-2000: Высокая точность и надежность.
- Topcon GTL-1000: Интеграция с роботизированными тахеометрами для комплексного сканирования.

Преимущества бренда:
Topcon известен своими инновационными решениями и высокой точностью, предлагая продукты, которые удовлетворяют самые высокие требования пользователей.

GeoMax
Актуальные модели:

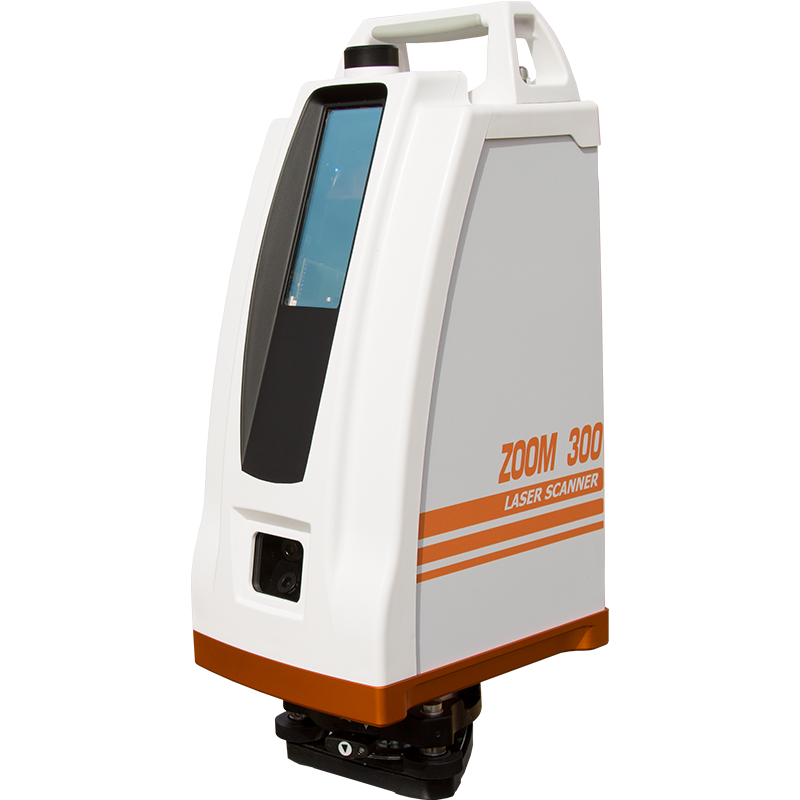

- GeoMax Zoom3D: Компактный и легкий сканер для точного измерения.
- GeoMax Zenith16: Высокая точность и надежность.

Преимущества бренда:
GeoMax предлагает надежные и доступные решения для лазерного сканирования, сочетая качество и простоту использования.

Faro
Актуальные модели:

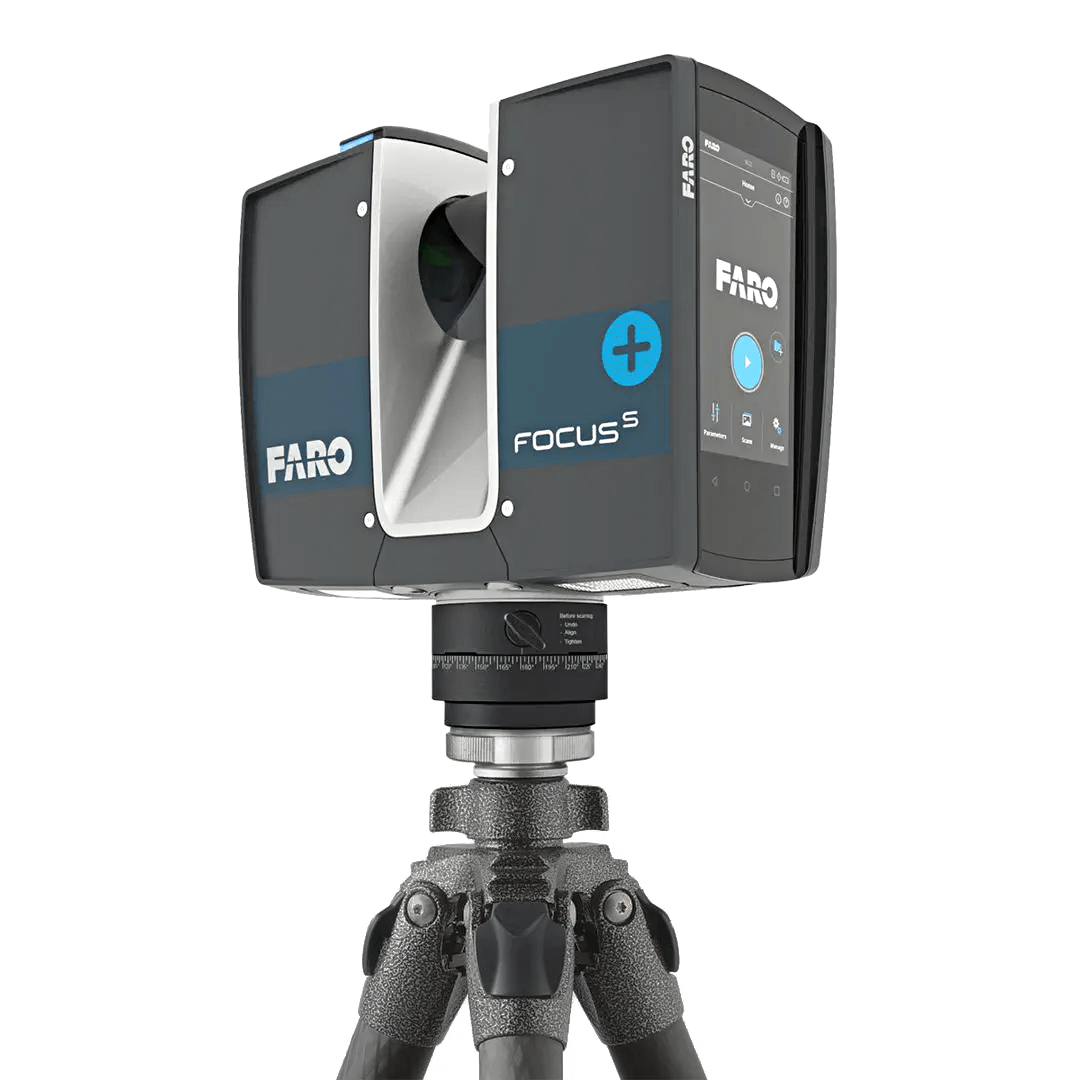

- Faro Focus S350: Высокая дальность и точность сканирования.
- Faro Focus M70: Компактный и легкий сканер для внутренних и наружных работ.

Преимущества бренда:
Faro известен своими высококачественными продуктами, обеспечивающими высокую точность и скорость сканирования.

Surphaser
Актуальные модели:

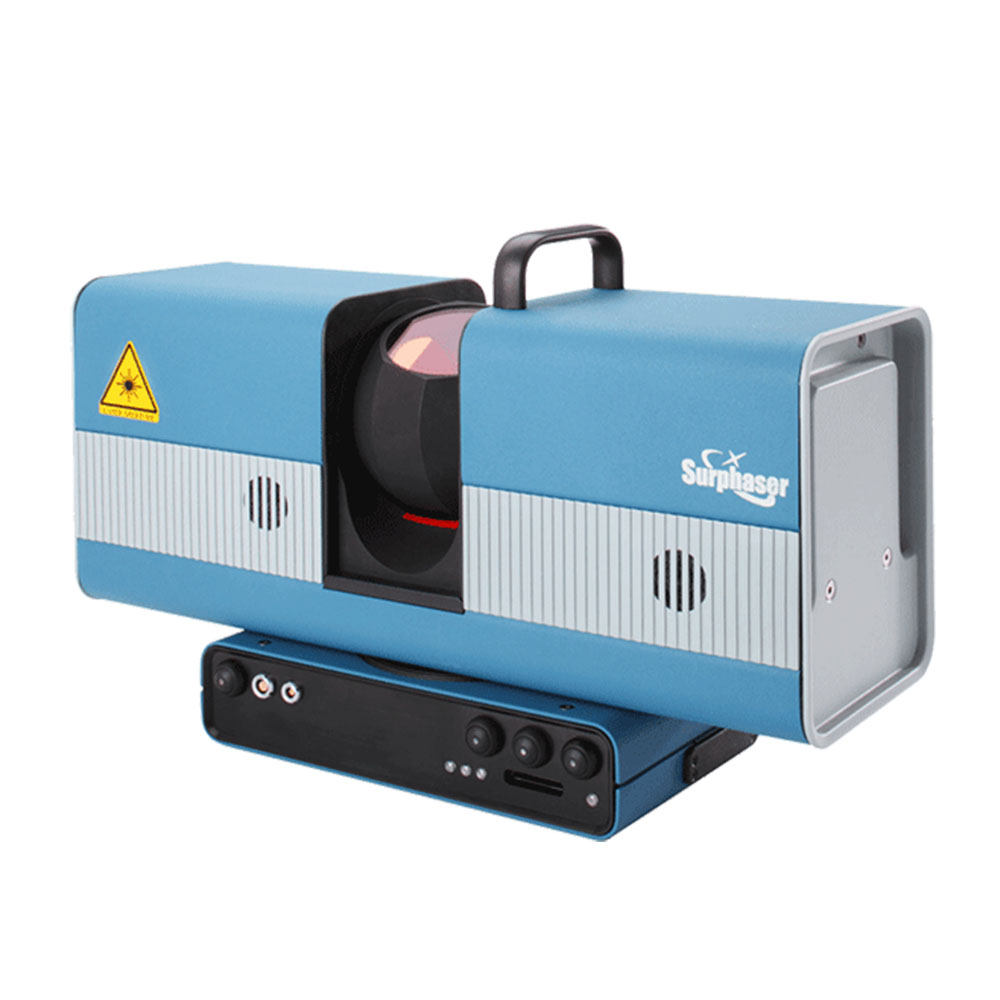

- Surphaser 100HSX: Высокая точность и дальность сканирования.
- Surphaser 25HS: Компактный и легкий сканер для точных измерений.

Преимущества бренда:
Surphaser специализируется на разработке высокоточных сканеров, предлагая продукты для самых требовательных задач.

Важность использования TLS при реконструкции и ремонте

Использование наземных лазерных сканеров при реконструкции и ремонте зданий является критически важным. TLS позволяет получить точные данные о текущем состоянии объекта, что обеспечивает:
- Минимизацию рисков и ошибок при проектировании.
- Экономию времени и средств благодаря точным и детализированным моделям.
- Повышение качества и скорости выполнения работ.

TLS помогает избежать множества проблем и обеспечивает высокий уровень точности и контроля на всех этапах реконструкции и ремонта, делая эти процессы более эффективными и безопасными.
