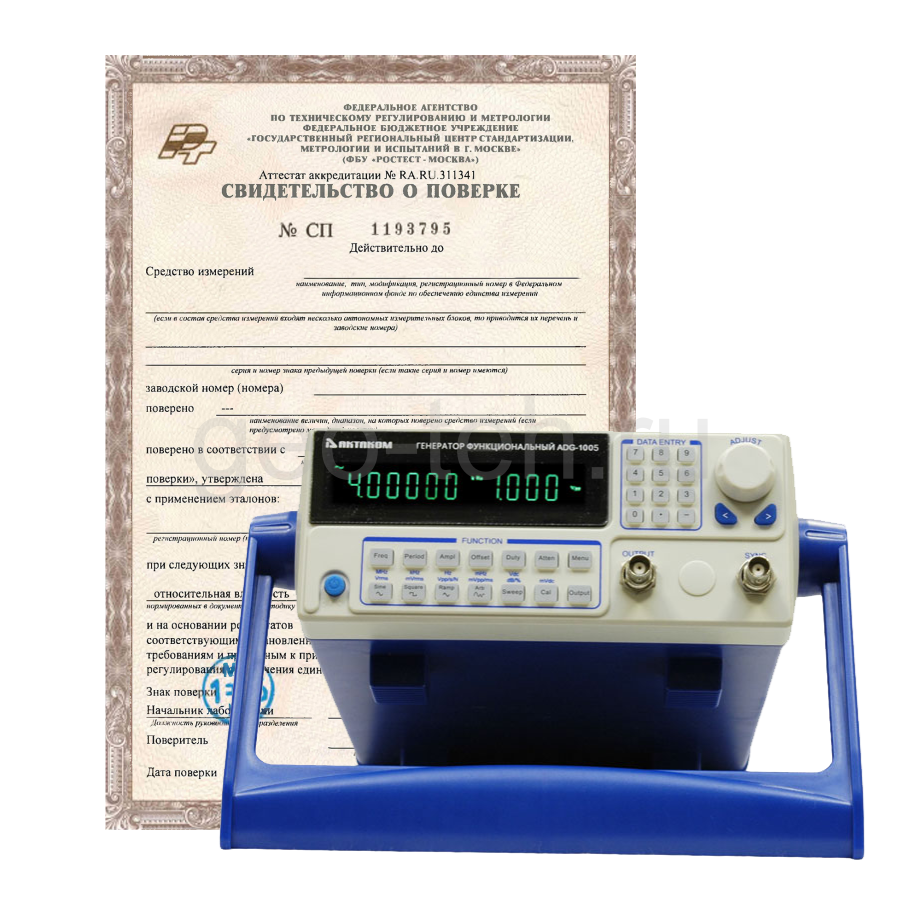

Поверка генератора сигналов

Поверка генератора сигналов производится один раз в год, если прибор внесен в Госреестр СИ и используется в сфере ГРОЕИ. Поверка, выполняемая уполномоченной метрологической организацией, позволяет определить исправность прибора и соответствие точностных параметров паспортным данным.

Данный тип приборов используется в качестве источника образцового сигнала с нормированными параметрами при тестировании и наладке различной аппаратуры. Соответственно, для обеспечения достоверности результатов, для таких работ необходимо использовать только приборы, которые своевременно прошли метрологическую поверку.

Что входит в процедуру поверки.

Специалистами метрологической лаборатории производится поверка генератора сигналов любого типа – как низкой, так и высокой частоты, моделей, работающих на принципе преобразования с умножением или делением сигнала и многих других. После внешнего осмотра и опробования генератора производится контроль его метрологических характеристик. При этом выполняется:

• Проверка точности задания частоты выходного сигнала в разных точках диапазона образцовым частотомером.
• Определение погрешности установки амплитуды выходного сигнала по показаниям образцового мультиметра или другого цифрового измерителя.
• Фиксация неточности при установке коэффициента модуляции в режиме задания модулированного сигнала с помощью осциллографа в режиме измерений с использованием стандарта частоты или образцового генератора.
• Отслеживание соответствия формы выдаваемого сигнала с использованием лабораторного осциллографа, анализатора спектра и автоматического измерителя нелинейных искажений.

Дополнительно, в зависимости от модели генератора, может контролироваться погрешность установки смещения, неравномерность АЧХ и другие характеристики выходного сигнала. Для генераторов с функцией частотомера выполняется определение показателя погрешности при частотных измерениях.
