Базовый

Назначение:

Обмен данными с электронными тахеометрами. Создание чертежей и схем. Построение модели поверхности. Создание топографического плана. Подсчет площадей. Контроль отклонения положения точек от проекта.

Область применения:

Все виды работ, при которых необходим обмен данными с электронным тахеометром.

Геодезический контроль строительства.

Площадные и полосные изыскания.

Сбор и подготовка информации для ГИС систем.

Ведение дежурных планов.

Землеустройство.

Исполнительные съемки.

Основные функции:

• Прием данных из приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon, в том числе с использованием интерфейса RS-232.
• Сохранение данных в форматах приборов и их передача (с целью выноса в натуру) с использованием протокола RS-232
• Обработка съемки, выполненной на известной станции, решение обратной засечки.
• Нестрогое раздельное уравнивание одиночного теодолитного хода, уравнивание одиночного нивелирного хода.
• Сохранение и загрузка данных в текстовом формате, в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid) а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top.
• Обработка полевого кодирования точек с возможностью использования библиотеки условных знаков.
• Работа в полноценном режиме 3D.
• Распределение данных по слоям.
• Построение линий (в том числе сплайн), окружностей, круговых и переходных кривых, точек, полигонов, символов, текстов. Аппроксимация линий отрезками.
• Редактирование построенных элементов.
• Использование функций координатной геометрии.
• Перемещение, вращение, масштабирование, параллельное смещение, зеркальное отражение, ряд дополнительных функций редактирования.
• Промер расстояний, превышений, углов, уклонов.
• Построение размерных линий.
• Просмотр таблицы координат точек "Править как текст".
• Доступна панель фильтров выбора.
• Вычисление площади.
• Расчет отклонения положения точек от проектного значения.
• Расчет среднего из серии измерений.
• Работа с атрибутивной (семантической) информацией, поиск элементов чертежа по значению атрибутов, задание стилей оформления.
• Использование пользовательской системы координат (ПСК).
• Настройка пользовательских панелей инструментов, задание параметров построения условных знаков (привязка к слоям, стилям, атрибутам).

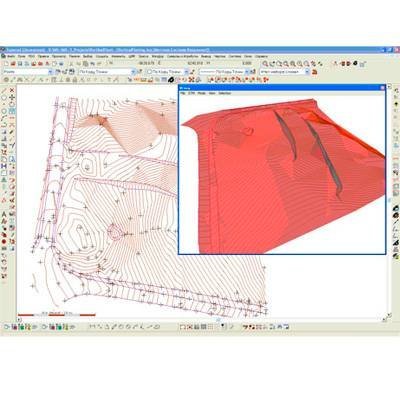

• Построение и редактирование модели поверхности (TIN). Обновление, вырезка, объединение моделей.
• 3D визуализация и редактирование модели поверхности.
• Загрузка и сохранение модели поверхности в форматы DXF/DWG, LandXML.
• Интерполяция высотных отметок элементов чертежа из модели поверхности.
• Автоматизированная интерполяция и отрисовка горизонталей любой высоты сечения рельефа и стиля, их сглаживание. Подписи горизонталей.
• Штриховка откосов.
• Создание и изменение библиотек условных обозначений, в том числе символов (блоков).
• Вывод отчетов по шаблонам.
• Создание и изменение шаблонов отчетов.
• Преобразование координат на плоскости (по формулам аффинного преобразования и преобразования хельмерта), определение параметров преобразования по совмещенным пунктам.
• Преобразование координат из зоны в зону проекции Гаусса-Крюгера по известным параметрам. Пересчет плоских прямоугольных координат проекции Гаусса-Крюгера, Ламберта, Стереографической в геодезические координаты (B - широта,L - долгота) и обратно по известным параметрам. Пересчет геодезических координат в геоцентрические по известным параметрам. Пересчет геоцентрических координат по формулам Бурша-Вольф(7 параметров), Молоденский-Бадекас(10 параметров).
• Подключение "фоновых" чертежей.
• Подготовка, оформление и печать чертежей. Автоматизированное создание легенды.
• Подготовка шаблонов чертежей.

Исходные данные:

Данные в форматах приборов SOKKIA, Leica, Trimble/Geodimeter, NIKON, формат LandXML, текстовые файлы, файлы в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid) а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top.

Формат хранения данных:

Сохранение данных результатов измерений в собственном формате SUR, графических данных в собственном формате TOP, модель поверхности в собственном формате TOP и/или DTM.

Результат:

Файлы формата DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid), чертежи в формате Topocad *.top, текстовые файлы, файлы форматов приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon. Отчеты с возможность конвертации в обменные форматы.

Особенности:

Этот модуль – основа для большинства других пакетов. За счет расширения его функционала образуются такие пакеты как "Объемы", "Земляные работы", "Проект". Для работы модуля не требуется наличие других модулей или программ.
