Программная система ТИМ КРЕДО 3D СКАН является подсистемой программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО) и обеспечивает доступ к функционалу по обработке любых облаков точек, полученных по результатам фотограмметрической обработки или лазерного сканирования, без ограничения по объемам данных.
ТИМ КРЕДО 3D СКАН в первую очередь используется для создания цифровой модели местности (ЦММ) инженерного назначения. ТИМ КРЕДО 3D СКАН также используется и для работы с облаками точек твердотельного моделирования, создания 3D моделей. Имеющаяся функциональная возможность автоматического распознавания ситуации и рельефа, позволяет существенно сократить временные затраты на обработку фотограмметрических и лазерных облаков точек.
Уникальность ТИМ КРЕДО 3D СКАН в том, что технологии ТИМ КРЕДО позволяют совместно с облаками точек использовать растры и ортофотопланы, векторные данные и данные инструментальных съемок, информацию полученную из ГИС, 3D модели, а также фотоизображения как панорамные, так и простые снимки. Для улучшения визуализации можно использовать WEB-ресурсы. Обеспечена возможность преобразования данных в ТИМ КРЕДО 3D СКАН между системами координат, как локальных (прямоугольных) так и из базы данных EPSG в любом представлении.
ПРЕИМУЩЕСТВА ТИМ КРЕДО 3D СКАН
ТИМ КРЕДО 3D СКАН позволяет автоматизировать процесс обработки данных фотограмметрических и лазерных облаков точек для создания цифровой модели местности: модель рельефа и ситуации, предназначенные для решения различных прикладных инженерных задач. Имеющаяся функциональная возможность автоматического распознавания ситуации и рельефа, позволяет существенно сократить временные затраты, в первую очередь на обработку фотограмметрических и лазерных облаков точек.
Удобный интерфейс ТИМ КРЕДО 3D СКАН, с возможностью автоматизации процессов обработки облаков точек и моделирования, обеспечивает максимальную производительность и качество конечного результата. За счет совместной обработки данных инженерно-геодезических изысканий в единой информационной среде, полученных различными методами, вы обеспечиваете себе максимальную производительность и качество.
ТИМ КРЕДО 3D СКАН РЕШАЕТ СЛЕДУЮЩИЕ ЗАДАЧИ:
- настройкой формата, импорт облаков точек в формате E57;
- отображение облаков точек в трехмерном виде (3D), в плане (2D) и в вертикальных сечениях;
- загрузка и отображение репозиционированных фотоизображений (панорам), совместно с облаком точек;
- трансформация облаков точек по абсолютным и относительным опорным точкам, автоматический поиск сферических марок;
- работа с целым облаком, выбранной областью или отдельными его слоями;
- измерения по облакам точек в плане, в 3D, в поперечных разрезах;
- фильтрация облака точек по порогу различных значений, измеренных или вычисленных;
- расчет нормалей для точек облака;
- расчет высоты над рельефом для точек облака;
- фильтрация различных видов шумов в облаке точек;
- выделение (классификация) рельефа;
- создание матриц высот по облакам точек;
- адаптивное прореживание облака точек и построение цифровой модели рельефа (ЦМР);
- сохранение и использование пользовательских параметров алгоритмов и пакетных сценариев обработки облаков точек;
- распознавание точечных и линейных объектов ситуации и создание по ним топографических объектов в трехмерном виде (3D), на плоскости (2D), в вертикальных сечениях;
- автоматический поиск линий электропередачи (столбы и провода) по облаку точек с последующей интерактивной проверкой результатов;
- автоматический поиск дорожных знаков по фотоизображениям с геопространственной привязкой, с последующей локализацией положения знаков по облаку точек и интерактивной проверкой результатов;
- создание светофоров с динамическими свойствами (дополнительные секции, стрелки) по облаку точек;
- возможность автоматического распознавания по облаку точек объектов дорожной инфраструктуры: разметки, бровок и подошв земляного полотна, кромок покрытия, бордюров, столбов дорожных знаков, сигнальных столбиков;
- создание растровых изображений по облакам точек;
- интерактивное распознавание линейных объектов по растрам, полученным из облаков точек и ортофотопланам;
- импорт и визуализация 3D моделей в формате IFC и в популярных форматах. Измерение расстояний между узлами и ребрами 3D моделей и облаками точек, ТО в 3D окне;
- импорт и визуализация 3D триангуляционных сеток;
- расчет объемов по облакам точек;
- создание и редактирование топографических объектов для подготовки топографических планов при выполнении небольших проектов;
- создание, редактирование и экспорт в DXF/DWG чертежей сечений облака точек;
- экспорт данных цифровой модели местности (ЦММ) или цифровой модели рельефа (ЦМР) в форматах: DXF, DWG, TopoXML (LandXML), MIF/MID и текстовых файлов с настройкой формата;
- экспорт элементов организации дорожного движения в формате TopoXML.
Импортируемые данные и визуализация в ТИМ КРЕДО 3D СКАН
Работа в ТИМ КРЕДО 3D СКАН начинается со сбора исходных данных. Информация по облаку точек может быть получена в различных форматах: поддерживаются форматы LAS, LAZ, Е57, также возможен импорт облаков точек из текстовых файлов с настройкой формата. Сценарий импорта облаков точек позволяет максимально гибко и удобно просмотреть информацию об импортируемых облаках, исправить ошибки габаритов облака, правильно интерпретировать координаты. Кроме того, можно загружать фотоизображения и панорамы с геопространственной привязкой на область, занимаемую облаком точек. Фотоизображения можно просматривать в отдельном окне (окно фотоизображений полностью синхронизировано с камерой 3D-окна) или в режиме совмещенного просмотра в 3D-окне. При работе в плане и 3D возможен выбор определенной фотографии, для определения характеристик объекта при отрисовке ситуации.
В ТИМ КРЕДО 3D СКАН поддерживается работа с растровыми картами, планами, аэрофотоснимками в различных форматах (CRF, BMP, TIFF, JPEG, PNG, TMD и т.д.), с веб-картами картографических интернет-сервисов Google Maps и Bing, также возможно добавление пользовательских файловых серверов.
При необходимости к наложенному изображению картографического сервиса может быть применена дополнительная трансформация для устранения локальной несогласованности глобальной и региональной систем координат.
В ТИМ КРЕДО 3D СКАН доступна настройка параметров классификатора топографических объектов, выбор системы координат, выбор варианта отображения объектов на плоскости и единиц измерения. Есть возможность импортировать системы координат из базы данных EPSG, для удобства поиска объектов в базе реализован графический интерфейс.

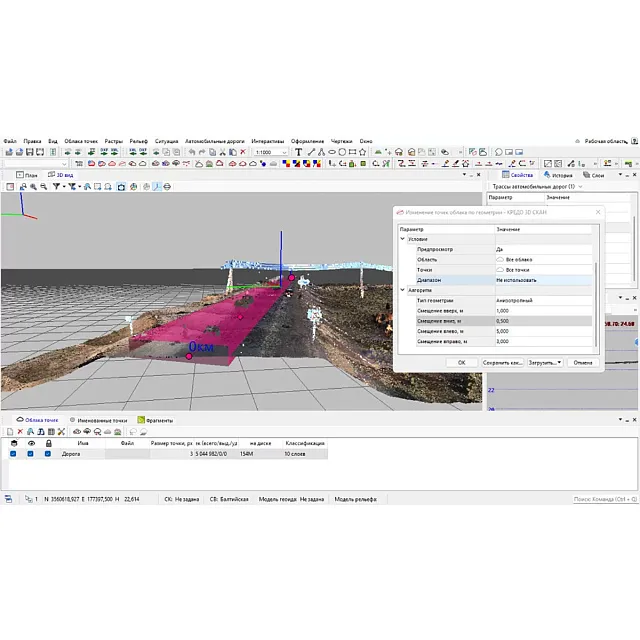

После импорта облако точек отображается в окне План, где можно оценить загруженные данные. Для удобной работы с трехмерным облаком в окне План есть возможность отображения динамического 3D поперечника, строящего разрез 3D вида. Поперечник можно построить, явно указав линию сечения. Текущий поперечник можно заблокировать, что позволяет выполнять измерения, создавать и редактировать точечные и линейные объекты в окне, включая линии, пересекающие поперечник. Возможно распознавание линий по облаку в поперечнике и экспорт полученного чертежа в dxf/dwg. При необходимости можно настроить ширину сечения и вертикальный масштаб. Перемещение положения поперечника происходит интерактивно по положению курсора или командами перемещения при заблокированном поперечнике (для перемещения настраивается большой и малый шаг). При использовании оси дороги в качестве опорной линии в окне поперечника отображается текущее пикетное положение.
Для полноты восприятия и удобства можно перейти к трехмерному виду в графическом окне 3D-вид и продолжить работу. Перемещение в 3D-окне выполняется интерактивно по всем направлениям с помощью колеса, правой или левой клавиш мыши. В программной системе ТИМ КРЕДО реализовано два полноценных окна 3D вид, что позволяет удобно работать со сложным объектом, имея возможность видеть его одновременно с разных сторон и в виде сверху (в окне План).
Прежде чем переходить к решению задач по облаку точек, можно осуществить фильтрацию загруженного облака точек. Фильтрация позволяет убрать шумы, удалить изолированные точки, движущиеся объекты.
В одном проекте фильтры могут применяться как ко всему облаку точек, так и к частям облака (в заданном контуре, к выделенным точкам, к отдельным классификационным слоям, к точкам, определенным составным логическим и геометрическим условием). При этом указание контура можно выполнять как в 3D-окне, так и в окне План. В качестве контура также можно использовать линейный объект. При запуске фильтров можно включить предпросмотр заданных условий и визуально оценить, к каким именно точкам будет применен фильтр.
Для большинства алгоритмов предусмотрена визуализация параметров и геометрических ограничений, обеспечивающая наглядность для редактируемых параметров.
При необходимости можно вырезать, выделять, удалять части облака точек, просто выделяя области рамкой или контуром в плане или 3D-окне.
Создание цифровой модели рельефа и ситуации в ТИМ КРЕДО 3D СКАН
ТИМ КРЕДО 3D СКАН позволяет в полуавтоматическом режиме создавать цифровую модель рельефа (ЦМР). При необходимости можно использовать точки, полученные инструментальными видами съемок для анализа качества сканирования и выделения рельефа, корректировки модели. Точки могут быть импортированы в модель, при этом они будут отображаться в окне План, в таблице Именованные точки, а также в 3D-окне. Совместный просмотр облака точек и импортированных точек съемки в 3D позволяет быстро и удобно оценить пригодность облака для моделирования рельефа. Импортированные (и созданные в подсистеме) модельные точки используются алгоритмами выделения рельефа в качестве опорных точек, гарантированно являющихся рельефными. При импорте точек учитываются коды и команды полевого кодирования и создаются соответствующие ТО необходимого условного топографического знака.
Преобразование (трансформацию) облака с помощью команды линейное преобразование, либо интерактивно с возможностью преобразования облака по всем 7 параметрам: смещения по осям, развороты по углам поворота и масштабного коэффициента.
В ряде случаев возникает необходимость трансформации облаков точек: для сшивки сканов с разных станций при обработке данных наземного сканирования, для корректировки облака с учетом марок с известными координатами, для взаимной корректировки двух облаков.
ТИМ КРЕДО 3D СКАН предоставляет функционал по трансформации облаков: импорт и разметка на облаках опорных точек, привязка опорных точек к центрам сферических марок, трансформация отдельных облаков и всех облаков проекта, включая возможность трансформации по относительным точкам привязки – точкам без известных координат, положение которых известно на нескольких облаках.
Точки привязки могут создаваться как в окне План, так и в графических окнах 3D вид. Трансформация осуществляется кусочно-линейным методом, что позволяет устранять нелинейные искажения отдельных облаков или выполнять взаимную трансформацию нескольких облаков с учетом возможных невязок положения марок. В ТИМ КРЕДО 3D СКАН
