Право на обновление ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ 12 мес.

Программная система ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ является подсистемой программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности: анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами, а также возможностью расчета линии тренда развития деформационно-осадочных процессов.

ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ

• Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
• Полная поддержка форматов ТИМ КРЕДО ДАТ и ТИМ КРЕДО НИВЕЛИР.
• Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
• Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

ИСХОДНЫЕ ДАННЫЕ:

• Данные, полученные в результате импорта файлов:
• проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDS5 (КРЕДО ДАТ 5.0-5.x, ТИМ КРЕДО ДАТ);
• проектов NIV (КРЕДО НИВЕЛИР 1.х-2.х) и NIV3 (КРЕДО НИВЕЛИР 3.х, ТИМ КРЕДО НИВЕЛИР);
• проектов ТИМ КРЕДО ТРАНСФОРМ и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF, ECW и JPEG2000) с файлами привязки и со встроенной привязкой;
• проектов ТИМ КРЕДО (TopoXML);
• файлов обменного формата (DXF/DWG);
• текстовых файлов произвольного формата.
• Данные, введенные с клавиатуры.
• Ввод дополнительных данных наблюдений.

ОСНОВНЫЕ ФУНКЦИИ

• Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в подсистеме допусками.
• Анализ скоростей движения контрольных пунктов по всем циклам с выводом данных в табличном виде в протокол.
• Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция, экспоненциальная функция, полиномиальная функция. Для каждой из моделей выполняется расчет достоверности. Прогнозирование на заданную дату с расчетом доверительных интервалов прогноза.
• Вычисление параметров для отдельных деформационно-осадочных марок:
• текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные допуски;
• текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные допуски.
• Расчет следующих геометрических характеристик плановых деформаций:
• дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
• сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
• вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
• Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности, изменение произвольных пользовательских данных, измеренных совместно с положениями марок, значения устойчивости контрольных пунктов в плане и по высоте.
• Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
• Создание объекта по маркам, расположенным на внешнем контуре зданий и сооружений, расчет величины и направления наклона, назначение оси объекта, расчет значений прогиба, вывод графиков и ведомостей по смещениям всего объекта и по деформациям оси.
• Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.
• Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.
• Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
• Вычисление пропущенных значений результатов наблюдений марок.
• Смещение перезаложенных марок в плане и по высоте на указанное пользователем значение.
• Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
• Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
• Построение траекторий и векторов движения марок в плане.
• Расчет пространственно-временных графиков вертикальных смещений и скоростей для линий профиля и осей объектов.
• Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
• Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
• Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
• Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.
• Использование поставочных веб-карт (Google, Bing, Ресурсов Росреестра) и добавление сторонних интернет ресурсов для использования в виде подложки в проекте.

РЕШАЕМЫЕ ЗАДАЧИ:

• Анализ устойчивости пунктов плановой и высотной опорной геодезической сети — контрольных пунктов.
• Расчет параметров скоростей движения контрольных пунктов.
• Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
• Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
• Расчет абсолютных значений вертикальных осадок и плановых деформаций.
• Расчет скорости вертикальных осадок и плановых деформаций.
• Расчет крена фундамента и наклона стен сооружения.
• Расчет деформаций зданий и сооружений по маркам, расположенным по внешнему периметру.
• Расчет кривизны деформационной поверхности.
• Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
• Расчет отметок перезаложенных марок с помощью корреляционного анализа.
• Построение пространственно-временных графиков осадок, смещений и скоростей для линий профиля и осей зданий (сооружений).
• Расчет подкрановых путей.
• Расчет деформации башенных сооружений.
• Реализован расчет параметров скоростей движения опорной сети.
• Расчет отметок перезаложенных марок.

РЕЗУЛЬТАТЫ

• Чертежи графиков по отдельным маркам и по линиям профиля:

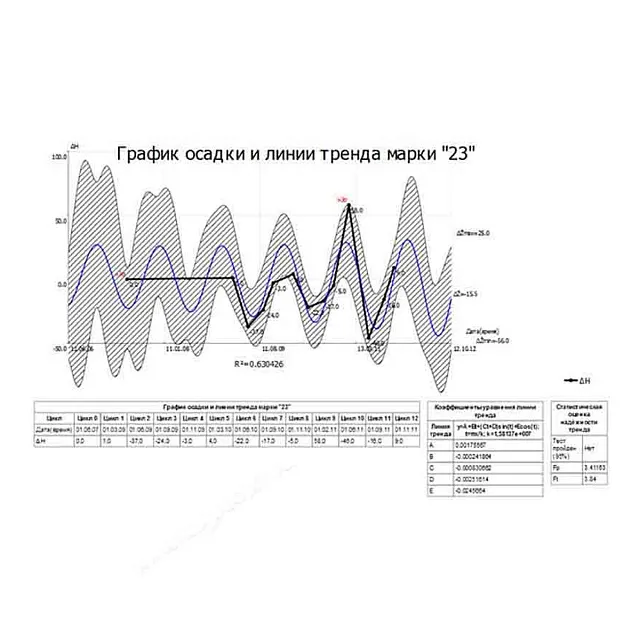

• График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
• График развития деформаций во времени.
• График скоростей осадок.
• График двух переменных величин, изменяющихся во времени.
• График абсолютных осадок по линии профиля.
• График пространственно-временных смещений и скоростей.
• Профиль подкранового пути.
• Деформация башенного сооружения.
• Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
• Экспорт схемы наблюдений и расположения марок в формате TopoXML.
• Экспорт файлов в формате DXF/DWG, MIF/MID, PDF, SVG.
• Протокол анализа устойчивости контрольных пунктов.
• Ведомости и отчёты с возможностью настройки пользовательского шаблона:
• Ведомости контрольных пунктов;
• Ведомости осадок марок и марок профиля;
• Ведомость кривизны и дилатации;
• Отчёт по устойчивости сети (суммарный и текущий);
• Сводные каталоги всех рассчитываемых в ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ деформационных характеристик с выводом данных в формат HTML с максимальной расчетной точностью:
• Сводный каталог осадочных и деформационно-осадочных марок;
• Сводная ведомость осадок марок;
• Каталог координат и высот осадочных и деформационных марок.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

• Astra Linux Common Edition,
• Microsoft Windows 7 x64 Edition Service Pack 1,
• Microsoft Windows 8.1 x64.
• Microsoft Windows 10 x64,
• Microsoft Windows 11 x64.
