Кабелетрассоискатель ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н

В наличии

Рассчитать доставку

Нашли дешевле?

Гарантия 5 лет

Характеристики

"Широкая полоса" (частотный диапазон)

0,05…8,6 кГц

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной;- встроенное автоматическое зарядное устройство;- автоотключение питания при простое (1 мин.)

База (расстояние между электродами в рабочем положении), мм

- для угла раствора 30º - 550;- для угла раствора 60º - 880

Все характеристики

В наличии

Рассчитать доставку

Нашли дешевле?

Гарантия 5 лет

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).

Наличие акустического датчика и ударного механизма позволяет проводить трассировку НЕМЕТАЛЛИЧЕСКИХ трубопроводов, а также осуществлять поиск утечек из трубопроводов и поиск мест повреждения кабеля.

Датчики контроля изоляции ДКИ-117 и датчик-определитель дефектов коммуникаций ДОДК-117 осуществляют поиск мест повреждения внешней изоляции коммуникации.

В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
Поиск утечек жидкости из трубопроводов на глубине до 3 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
Поиск электрических кабелей под напряжением.
Определение мест повреждения кабельных линий (акустическим и электромагнитным способом).
Поиск мест пересечения трубопровода и кабеля.
Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-027

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы.
Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
Защита от посторонних шумов и выделение полезного сигнала из зашумленного.
Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-120ТМ

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Характеристики

	ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н
АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как "непрерывный / импульсный"	выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)"
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
"Широкая полоса" (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB

АГ-120ТМ
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти"
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Питание	напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20 ºС — +50 ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 мм
Масса электронного блока, не более	0,46 кг
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 ("временная")	200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный "НП"
Режим 2	кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Режим 3	двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
Непрерывная и двухчастотная генерация	10
Кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при "2F")
С добавлением внешнего аккумулятора 12 В	330 (260 при "2F")
При питании от сетевого блока	110 (90 при "2F")
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации "SIN"	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30ºС — +45 ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более	305 х 270 х 191 мм
Вес электронного блока, не более	14,5 кг
Характеристики индукционной антенны ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

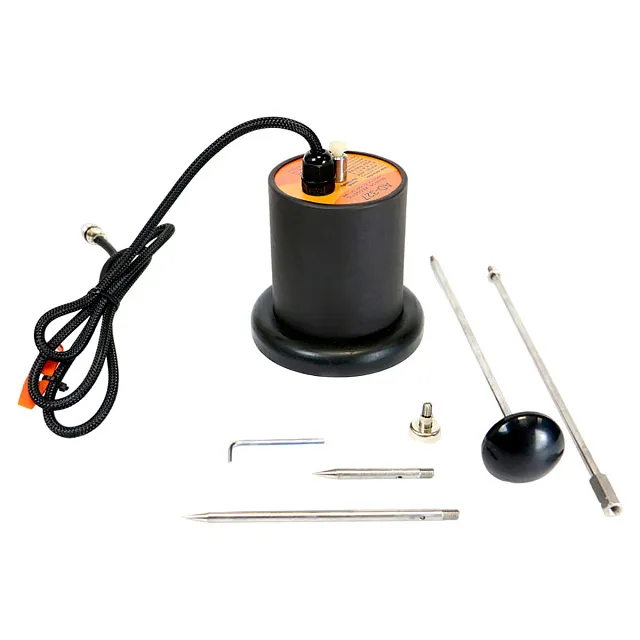

AD-327
Габаритные размеры прибора, не более	120 х 135 мм
Масса, не более	1,7 кг
ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
УМ-112М
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки	любое верхнее
Длина соединительного кабеля, не менее, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, не более	90 х 200 мм
Масса комплекта, не более	3 кг
ДКИ-117
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II"	0,3…14 3…140 30…1400
Частотный диапазон, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), мм	- для угла раствора 30º - 550; - для угла раствора 60º - 880
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении	780 490
Вес, не более	0,8 кг
ДОДК-117
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, МОм	2,4
Питание предварительного усилителя	внешнее от приёмника
Коэффициент усиления предварительного усилителя, дБ	40

Большой блок

Нет

Товар снят с производства

Нет

"Широкая полоса" (частотный диапазон)

0,05…8,6 кГц

Автоматические выключения генерации (зарядки)

Автоматические функции

База (расстояние между электродами в рабочем положении), мм

- для угла раствора 30º - 550;- для угла раствора 60º - 880

Вес электронного блока, не более

14,5 кг

Вес, не более

0,8 кг

Вид принимаемого сигнала

выбирается оператором как "непрерывный / импульсный"

Вид работы в зависимости от датчика

определяется автоматически, при подключении датчика

Визуальная индикация

ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти"

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач

Входное сопротивление датчика, МОм

2,4

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Габаритные размеры прибора, не более

120 х 135 мм

Габаритные размеры электронного блока (кейса), не более

305 х 270 х 191 мм

Габаритные размеры, не более

90 х 200 мм

Гарантия

2 года

Генерация ударных импульсов с максимальной частотой 80 уд./мин.

25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)

Диаметр исследуемой трубы, мм

от 50

Длина соединительного кабеля, не менее, м

Длина штанг, не более, мм: - в рабочем положении - в транспортном положении

780 490

Допустимое сопротивление нагрузки

- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках

Допустимые внешние аккумуляторы

11...14 В / 22...28 В

Допустимый диапазон температур окружающей среды при эксплуатации

-30ºС — +45 ºС

Задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память

Звуковая индикация

головные телефоны - натуральный широкополосный или отфильтрованный сигнал

Импульсные посылки одной частоты

11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)

Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

класс А

Коммутация резонанса

принудительная (управляется приемником)

Коэффициент усиления предварительного усилителя, дБ

кратковременные посылки

Максимальная мощность, подводимая к "рамке", не более Вт

Максимально допустимое переменное входное напряжение, В

400

Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II"

0,3…14 3…140 30…1400

Масса комплекта, не более

3 кг

Масса электронного блока, не более

0,46 кг

Масса, не более

1,7 кг

Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

непрерывная и двухчастотная генерация

1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)

От сетевого блока (СБП)

100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"

Питание предварительного усилителя

внешнее от приёмника

При автономном питании

220 (180 при "2F")

При питании от сетевого блока

110 (90 при "2F")

Рабочее положение крепления ударного механизма на трубу:- допустимое- оптимальное для максимальной дальности трассировки

любоеверхнее

Режим 1

непрерывный "НП"

Режим 2

кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц

Режим 3

двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1

С добавлением внешнего аккумулятора 12 В

200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке;- ручное (кнопками "Вверх" или "Вниз")

Степень защиты корпуса

IP54

Тип корпуса

пластмассовый, герметичный

Тип питания

от приемника

Тип преобразователя

резонансная ферритовая магнитная антенна

Типы подключаемых нагрузок при генерации "SIN"

- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);- индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)

Точность определения обрыва кабеля, м

0,25

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс

Частота f1 ("временная")

200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания

Частота резонанса, Гц

50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Частотный диапазон, Гц

40...10000

Частоты

50(60), 100(120), 450, 1024, 8192, 32768 Гц

Частоты f1, f2, f3 ("постоянные")

200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

Частоты переключаемых полосовых фильтров

центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
