Трассотечеискатель ТЕХНО-АС Атлет ТЭК-120ТУЗ

В наличии

Рассчитать доставку

Нашли дешевле?

Гарантия 5 лет

Характеристики

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)

Вес электронного блока, не более

14,5 кг

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

Все характеристики

В наличии

Рассчитать доставку

Нашли дешевле?

Гарантия 5 лет

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Назначение трассотечеискателя Атлет ТЭК-120ТУЗ

Поиск подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), а также определения глубины их залегания и мест повреждения.
Определение местоположения силовых кабельных линий индукционным и акустическим методами.
Трассировка с высокой дальностью и высокоэффективный поиск мест повреждения кабелей.
Трассировка неметаллических и металлических трубопроводов акустическим методом и поиск утечек из трубопроводов.

Морозоустойчивый комплект с мощным генератором, решающий задачи на металлических и неметаллических трубопроводах.

Решаемые задачи трассотечеискателем Атлет ТЭК-120ТУЗ

Трассировка кабеля и определение глубины залегания.
Поиск места повреждения силового кабеля.
Поиск металлических трубопроводов и определение глубины залегания.
Поиск мест пересечения трубопроводов и кабеля.
Трассировка и контроль изоляции защитных покрытий газопровода.

Особенности приемника АП-010М

Аналоговый трассопоисковый приемник.
Стрелочный индикатор уровня сигнала.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
Морозоустойчивый, работа при температурах до -30°С.
Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

Особенности генератора АГ-120ТМ

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Характеристики

	ТЕХНО-АС Атлет ТЭК-120ТУЗ
АП-010М
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, "ШП", "ФНЧ" (10 диап.), "ПФ" (10 диап.)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В	9+1-2,5
Тип элементов питания	6 х 1,5 В (батареи типа С)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более	250 х 90 х 147 мм
Масса, не более	1,5 кг
АГ-120ТМ
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 ("временная")	200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный "НП"
Режим 2	кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Режим 3	двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
Непрерывная и двухчастотная генерация	10
Кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при "2F")
С добавлением внешнего аккумулятора 12 В	330 (260 при "2F")
При питании от сетевого блока	110 (90 при "2F")
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
Примечание - при неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации "SIN"	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более	305 х 270 х 191 мм
Вес электронного блока, не более	14,5 кг
АД-240
Габаритные размеры прибора, не более	60 х 130 мм
Масса, не более	0,95 кг
ЭМД-227М
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
ИЭМ-301.2
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

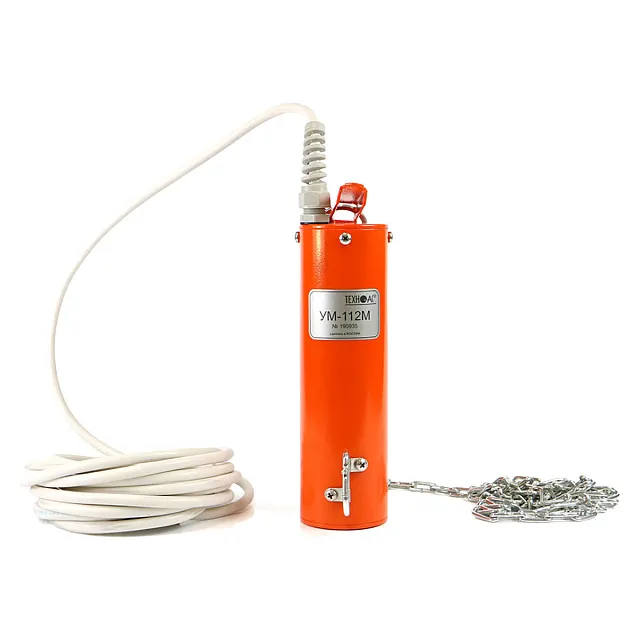

УМ-112М
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки	любое верхнее
Длина соединительного кабеля, не менее, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, не более	90 х 200 мм
Масса комплекта, не более	3 кг

Большой блок

Нет

Товар снят с производства

Нет

Автоматические выключения генерации (зарядки)

Автоматические функции

Вес электронного блока, не более

14,5 кг

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Габаритные размеры прибора, не более

60 х 130 мм

Габаритные размеры электронного блока (кейса), не более

305 х 270 х 191 мм

Габаритные размеры, не более

90 х 200 мм

Гарантия

2 года

Генерация ударных импульсов с максимальной частотой 80 уд./мин.

25 (при силе удара "С2" автономно или "С3" с доп. акк.)62 (при силе удара "С1" автономно)

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, "ШП", "ФНЧ" (10 диап.), "ПФ" (10 диап.)

Диаметр исследуемой трубы, мм

от 50

Длина соединительного кабеля, не менее, м

Допустимое сопротивление нагрузки

- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках

Допустимые внешние аккумуляторы

11...14 В / 22...28 В

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память

Импульсные посылки одной частоты

11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)

Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения;- режимы и установки;- ресурс питания;- "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

класс А

Коммутация резонанса

принудительная (управляется приемником)

кратковременные посылки

Максимальная мощность, подводимая к "рамке", не более Вт

Масса комплекта, не более

3 кг

Масса, не более

0,95 кг

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

Мощность, подводимая к головным телефонам, мВт

100

Напряжение питания, В

9+1-2,5

непрерывная и двухчастотная генерация

1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)

Общий коэффициент усиления по звуковому тракту, дБ

От сетевого блока (СБП)

100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"

Потребляемая мощность, не более, Вт

0,9

При автономном питании

220 (180 при "2F")

При питании от сетевого блока

110 (90 при "2F")

Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки

любоеверхнее

Режим 1

непрерывный "НП"

Режим 2

кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц

Режим 3

двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1

С добавлением внешнего аккумулятора 12 В

200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке;- ручное (кнопками "Вверх" или "Вниз")

Степень защиты корпуса

IP54

Тип корпуса

пластмассовый, герметичный

Тип питания

от приемника

Тип преобразователя

резонансная ферритовая магнитная антенна

Тип элементов питания

6 х 1,5 В (батареи типа С)

Типы подключаемых нагрузок при генерации "SIN"

- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс

Частота f1 ("временная")

200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания

Частота резонанса, Гц

8928, 1024, 512

Частоты

50, 100, 512, 1024, 8928

Частоты f1, f2, f3 ("постоянные")

200…9999 Гцвыбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
