Цифровой осциллограф RIGOL DHO1202U – двухканальная модель с полосой пропускания 200 МГц и частотой дискретизации до 2 Гвыб/с, которая относится к серии базового уровня в топовом семействе UltraVision III и характеризуется улучшенной наглядностью, реализуя несколько режимов отображения динамичных сигналов. Прибор построен на высокопроизводительном чипсете Centaurus, который отличается сверхнизким уровнем собственного шума, и снабжен 6-ядерным процессором Cortex-A72 с оперативной памятью 4 Гб, работая под управлением ОС Android.
Как бюджетная, более доступная по цене модификация, цифровой осциллограф отличается несколько уменьшенным объемом памяти и ограниченной аппаратно скоростью захвата сигналов, сохранив все остальные функции и режимы топовой модели серии DHO1000. Стандартная поддержка декодирования популярных шин упрощает диагностику автомобильной электроники, встраиваемых систем и прочего оборудования. Прибор оснащен внутренним вольтметром и частотомером с функцией сумматора, что позволяет точнее определять параметры исследуемых сигналов.

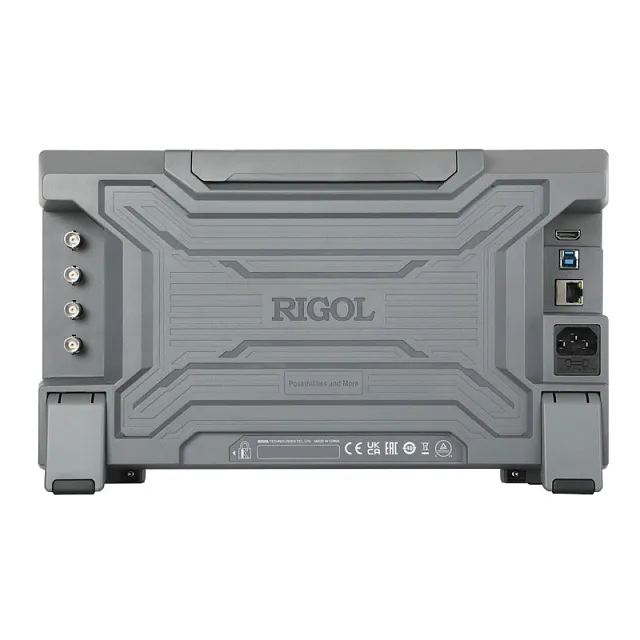

Режим дистанционного управления реализуется при подключении прибора к ПК по USB или LAN каналу. Для синхронизации с другим лабораторным оборудованием осциллограф RIGOL DHO1202U снабжен входом и выходом опорной частоты, каналом для формирования импульса запуска и коннектором, который задействуется при автоматическом тестировании по маске, обеспечивая выдачу сигналов "годен" или "негоден".
Купить осциллограф Rigol DHO1202U, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
2 Гвыб/с (1 канал)
1 Гвыб/с (2 канала)
50 млн. точек (25 млн. точек - два канала) – стандарт.
100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01.
50000 осц/сек (векторный режим)
1500000 осц/сек (режим UltraAcquire)
±1 В (≤ 65 мВ/дел)
±10 В (свыше 65 мВ/дел до 270 мВ/дел)
±20 В (свыше 270 мВ/дел до 2.75 В/дел)
±100 В (свыше 2.75 мВ/дел до 10 В/дел)
Ограничение пропускной способности
(типовое)
≤200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения)
>200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения)
предварительный запуск: -5 дел.
пост запуск: 1 с или 100 дел (в зависимости от того, что больше)
YT режим по умолчанию
XY на канале ½
SCAN базовое время сканирования ≥ 200 мс/дел
ROLL временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы.
200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц)
время: просмотр полученных сигналов во временном порядке.
событие: используются элементы управления навигацией для перехода к найденным событиям поиска.
сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire.
количество курсоров: 2 пары курсоров по осям X и Y.
ручной режим:
- отклонение напряжения между курсорами (ΔY).
- отклонение по времени между курсорами (ΔX).
- обратная величина ΔX (Гц) (1/ΔX).
режим отслеживания:
- фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.
- фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.
автоматизированное измерение:
- позволяет отображать курсор во время автоматического измерения.
режим XY:
- измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.
X = Канал 1, Y = Канал 2
количество измерений:
-41 (в том числе до 14 измерений могут отображаться одновременно на экране).
-источник измерения:
от CH1 к CH4, от Math1 к Math 4
-диапазон измерений
основной вид, увеличение.
измерения:
-отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.
вертикальные измерения:
-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,
периодическая область и среднеквадратичное значение переменного тока.
горизонтальные измерения:
-период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество
нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -скорость нарастания.
другие:
-задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
статистика:
-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет.
-устанавливаемое статистическое время
-размер записи: до 1 млн. точек.
-тип окна: прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник.
-поиск по пиковым значениям: максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000.
источник сигнала: все аналоговые каналы.
анализ: поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
способен вычислять, измерять и декодировать
воспроизводимые сигналы.
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.
источник: все аналоговые каналы.
измерение напряжения постоянного тока;
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
измерение среднеквадратичное значение напряжения переменного тока.
разрешение 4 разряда.
поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона.
источник: все аналоговые каналы и выход.
измерение частоты, периода, сумматор.
выключено;
бесконечное послесвечение;
настраиваемое послесвечение (от 100 мс до 10 с)
