Вы не сможете произвести точные измерения без качественной призмы. Хотя призма выполняет относительно простую задачу в процессе электронного измерения расстояния – отражать сигнал, – ее способность хорошо выполнять эту задачу зависит от ряда факторов. Качество используемых материалов и тщательность в процессе производства оказывают огромное влияние на ее точность и способность выдерживать суровые условия на рабочем месте. Здесь мы рассмотрим, как создаются отражатели в линейке аксессуаров Leica Geosystems Originals, чтобы объяснить, почему важен правильный выбор призмы.

Что делает призму хорошей призмой?

Хорошая призма отражает как можно больше принимаемого сигнала. Для этого она должна быть хорошо изготовлена и надежно защищена, чтобы на ее точность не влияла окружающая среда. Она должна быть способна справляться с расстояниями, которые вам нужны, например, для коротких или длинных расстояний требуются разные покрытия. И он должен быть настолько прочным, чтобы он мог падать с высоты столба и оставаться таким же хорошим, как новый. Призмы Leica Geosystems изготавливаются из стекла высочайшего качества с использованием сложных технологий производства, строгой сборки и контроля качества. Давайте посмотрим на разницу, которая влияет на точность и срок службы призмы.

1. Выравнивание призмы для предотвращения отклонения луча

Призма изготавливается из стеклянного блока. Способ изготовления призматического стекла играет важную роль при отражении сигналов. Точность резки, шлифования, полировки и монтажа стеклянных призм напрямую влияет на то, сколько сигнала EDM возвращается от отражателя к тахеометру. Чем точнее отшлифованы угловые углы и поверхности стекла, тем лучше сигнал будет возвращаться в том же направлении и тем выше его интенсивность. Если угол наклона призмы всего на несколько секунд отличается от заданного, возвращаемый сигнал не попадет на прибор, и расстояние не может быть измерено.

2. Специальные покрытия для повышения производительности: медь и антирефлекс

То, насколько хорошо призма отражает инфракрасный сигнал EDM, зависит от материала, из которого она изготовлена, и качества ее поверхности. Отражатели Leica Geosystems покрыты медью, поскольку она обеспечивает наилучшую отражательную способность в диапазоне длин волн EDM, используемых тахеометрами Leica Geosystems(660-850 нм). Это прочный материал, который не подвержен коррозии благодаря соответствующему слою лака поверх медного покрытия. Мы также используем антибликовое покрытие для предотвращения ошибок измерения на близком расстоянии. Призмы без антибликового покрытия часто приводят к ошибкам на коротких расстояниях, потому что передняя часть призмы всегда отражает определенный процент сигнала и может привести к ложным показаниям.

3. Точность центрирования

Помимо высококачественной призмы, важным фактором, когда речь идет о точной съемке, является то, что мы называем точностью центрирования. Точность центрирования - это выравнивание и правильное размещение призмы в держателе призмы и монтажной шпильке. Существует высокий риск ошибок измерения, когда не используются оригинальные держатели призм, поскольку эти “подобные Leica” держатели сконфигурированы не в соответствии со стандартами Leica Geosystems.

4. Защита от атмосферных воздействий, чтобы избежать “слепоты отражателя”

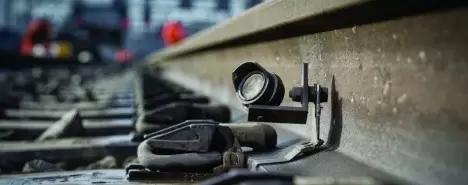

Если призматический блок не герметизирован должным образом, окружающая среда может проникнуть внутрь и разрушить его способность отражать, делая его слепым. Часто призмы надолго остаются в полевых условиях, особенно если они используются для мониторинга, поэтому они должны выдерживать суровые условия. Например, один из наших клиентов тахеометров сообщил, что их отражатели, прикрепленные к железнодорожной линии, не могут быть измерены. Мы провели исследование и обнаружили, что отражатели были плохими копиями оригинальных аксессуаров Leica Geosystems prism и не имели защитных слоев, которые мы используем. Благодаря частому опрыскиванию вдоль железнодорожных путей мощными средствами для уничтожения сорняков и растительности предотвращается рост сорняков и растительности в районе железнодорожных путей. Средство от сорняков разъело призмы и убило их отражательную способность.

Призма Leica Geosystems на самом деле включает в себя три слоя защиты в дополнение к слою медного покрытия. Адгезивное покрытие закрепляет медное покрытие на стекле, защитное покрытие защищает слой меди, лак герметизирует все слои и, наконец, просветляющий слой спереди создает дополнительную защиту призмы от воздействия окружающей среды для обеспечения длительного срока службы.

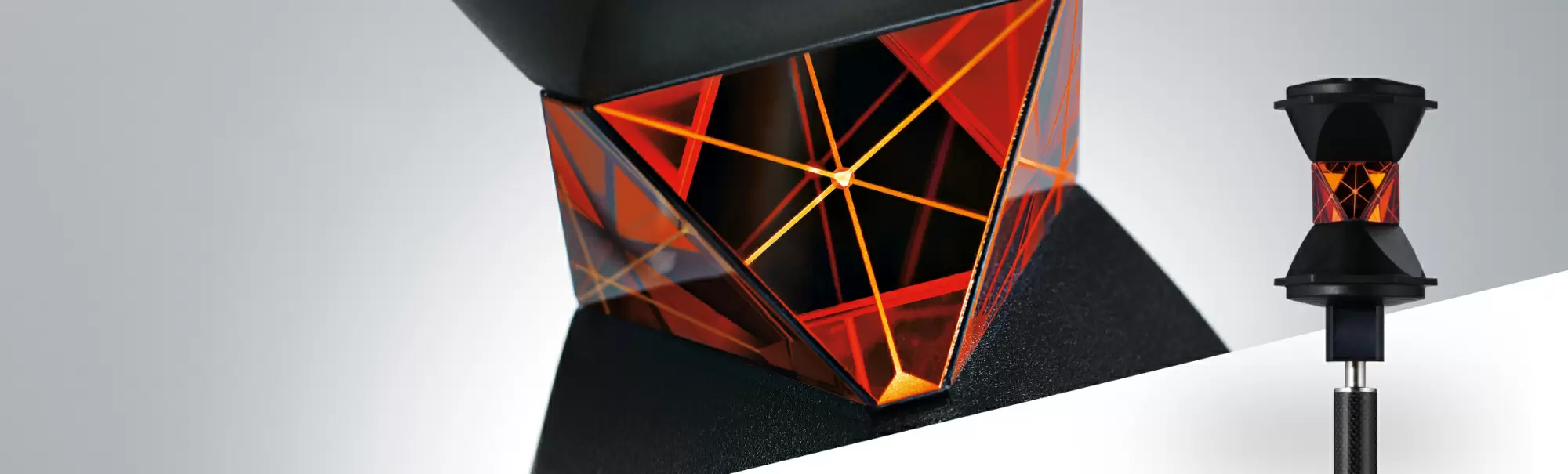

Изготовление отражателя Leica 360 °: 90 процессов за шесть месяцев

Хотите верьте, хотите нет, но на изготовление 360-градусного отражателя из стеклянного блока уходит шесть месяцев, а этот путь включает в себя 90 отдельных процессов. 360-градусные призмы предназначены для использования с современными роботизированными тахеометрами, оснащенными автоматизированной технологией, которая фиксируется на призме без необходимости перенастройки оператором на полюсе. Всенаправленные, они состоят из шести корпусов из тройного призматического стекла, плотно собранных по запатентованному процессу.

Почему это занимает так много времени? Во-первых, стеклянные пирамиды создаются из стеклянного куба путем резки, а затем шлифования шести сторон куба с точностью до угла менее восьми секунд. Затем они полируются для получения плоской поверхности с точностью до 2 нанометров - это одна миллиардная метра – вручную с использованием оптического контактного соединения. Треугольные пирамиды одинакового размера затем вытачиваются из куба и подвергаются такой же полировке. Далее на стеклянные пирамиды наносятся слои покрытия в “чистой комнате” в вакууме при определенных климатических условиях. Затем они склеиваются с помощью медленно высыхающего клея. Весь процесс сборки занимает две недели, в течение которых процесс отверждения занимает больше всего времени. Затем стекло монтируется в резину, усиливается карбоновым или металлическим стержнем, а затем становится полностью узнаваемым. Перед тем, как производственная партия покидает нас, образец проходит серию строгих испытаний на качество, одним из которых является испытание на падение полюса.

Испытание призмы с 2-метровым полюсом

Это факт жизни, что призмы будут падать на пол. Геодезисты прислоняют столбы к стенам, уходят, и столб падает. Он должен сохраниться в целости и сохранности, и чтобы убедиться в этом, испытание на падение с высоты 2 метров является одним из многих тестов качества в Leica Geosystems. На видео ниже показано испытание на падение, которое проводилось в соответствии с нашими стандартными правилами: столб высотой 2 метра, допускается падение из вертикального положения, падение происходит на твердую деревянную поверхность, уложенную на бетон. На видео тестируются три отражателя: Leica GRZ4 (360-градусный отражатель, используемый для “обычной” съемки одним человеком), Leica GRZ122 (360-градусный отражатель, усиленный для использования в качестве SmartPole) и копия Leica GRZ122. Обратите внимание на разницу, которую дает Leica protection.

Использование аксессуаров низкого качества может повлиять на вашу работу. Плохо сконструированная призма помешает вам получить точные измерения, независимо от качества или стоимости вашего тахеометра. Даже для геодезических задач, которые могут выдерживать более широкий диапазон точности, в сантиметрах, а не в миллиметрах, призмы низкого качества не будут долго использоваться из-за их хрупкости.

Группы обслуживания клиентов Leica Geosystems изучают любые сообщения клиентов о том, что решение Leica для съемки не дает точных результатов. Мы часто обнаруживаем, что проблема возникает из-за аксессуаров сторонних производителей, многие из которых утверждают, что они "похожи на Leica’. Так было с одним из наших клиентов, который сообщил, что используемый им отражатель 360 ° не соответствует качеству, которого они ожидали от аксессуара Leica Geosystems.

Они сказали, что она разваливается при падении с высоты всего 1,3 метра. Когда мы получили отражатель для тестирования, мы обнаружили, что это подделка; стеклянные покрытия были низкого качества, а клей был слабым. Даже карбоновый стержень, который проходит через призму и используется для стабилизации, не был встроен, что привело к такой легкой поломке. К сожалению, клиент купил у продавца на eBay и не смог получить возмещение. То, что казалось хорошей сделкой, было слишком хорошим, чтобы быть правдой – они потеряли деньги и драгоценное время на своем проекте.

Оригинальная призма Leica Geosystems prism всегда будет иметь уникальный защитный код на коробке, который гарантирует, что то, что вы покупаете, является частью комплексного решения Leica Geosystems. Вы можете проверить продукт, введя его код онлайн на портале Leica Geosystems MyWorld или отсканировав QR-код с помощью любого считывателя QR-кодов. Подлинный аксессуар Leica Geosystems поставляется с гарантией замены и замены деталей, чтобы вы были спокойны. Для некоторых продуктов мы даже гарантируем замену деталей, даже если продукт должен быть снят с производства.
