Современные геодезические приборы: эволюция, текущее состояние и будущее науки

Геодезия и картография: от древности до современности

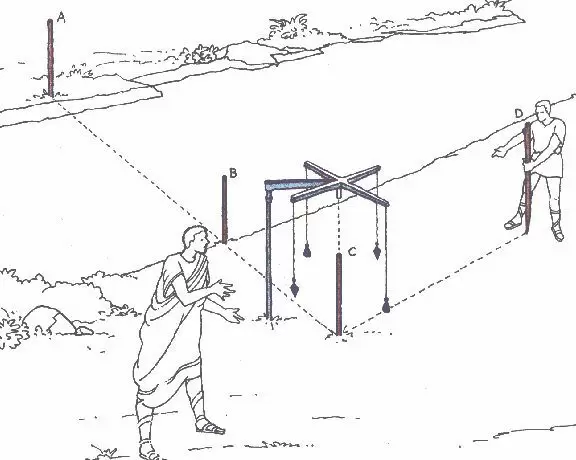

Геодезия, как наука об измерениях Земли, имеет глубокие исторические корни. Уже в Древнем Египте, более 4000 лет назад, возникали первые попытки измерять землю для строительства. Египетские жрецы использовали примитивные инструменты, такие как веревки и простые угломеры, для определения границ сельскохозяйственных угодий после ежегодных наводнений Нила. В Древней Греции Пифагор, Архимед и Евклид занимались исследованием геометрии, которая позднее стала основой геодезических измерений.

Современная геодезия, как дисциплина, начала формироваться в XVII-XVIII веках, когда появились первые научные основы для картографии и измерений Земли. С развитием астрономии и математических наук в XIX веке началось использование теоретической основы для более точных измерений. Карты, которые использовались до этого времени, создавались вручную и требовали огромных усилий для нанесения точных данных.

В XX веке, с развитием технологий, геодезия пережила настоящую революцию. Компьютерные технологии, спутниковые системы, лазеры и оптические приборы значительно улучшили точность и скорость измерений. Современная картография теперь основана на использовании GPS и спутниковых данных, а геодезисты используют сложные приборы для высокоточных измерений на строительных площадках, при проектировании инфраструктуры и в других областях.

Геодезия сейчас – это не только измерение земной поверхности, но и использование новейших технологий для работы с пространственными данными, создания трехмерных моделей местности и инфраструктуры.

Современные геодезические приборы

Современные геодезические приборы включают множество высокотехнологичных устройств, каждое из которых имеет свои особенности и область применения. В этом разделе мы рассмотрим наиболее популярные приборы и их принципы работы.

1. Лазерные сканеры

Лазерные сканеры — это устройства, которые используют лазерные лучи для определения расстояний до объектов. Принцип работы этих приборов заключается в измерении времени, которое требуется лазерному лучу для возвращения от объекта к датчику. Такие приборы позволяют создавать точные 3D модели местности или зданий. Лазерные сканеры используются в архитектуре, строительстве, при мониторинге инфраструктуры и в археологии. Например, сканеры, такие как Trimble X7, Leica RTC360, Trimble X9 могут выполнять измерения на дальности до 130 м с точностью до миллиметров.

"Использование лазерных сканеров значительно повысило точность создания 3D моделей, позволяя создавать виртуальные копии объектов с минимальными затратами времени и ресурсов" (J. D. Walker, 2020).

2. Тахеометры

Тахеометры – это приборы для измерения углов и расстояний. Они могут быть как механическими, так и электронными. Электронные тахеометры позволяют значительно ускорить процесс измерений и сводят к минимуму вероятность ошибок. Современные тахеометры, такие как Trimble S7 или Leica TS16, интегрируют GPS, дальномеры и системы автоматической компенсации ошибок, что делает их незаменимыми для точных измерений в различных геодезических и строительных проектах.

3. GNSS-приемники

Глобальная навигационная спутниковая система (GNSS) — это система, использующая спутниковые сигналы для определения точного местоположения на Земле. GNSS-приемники, такие, как модели от Trimble или Leica, позволяют геодезистам получать данные с точностью до нескольких миллиметров, что делает их незаменимыми для топографических съемок и навигации в сложных условиях.

"Использование GNSS-системы позволяет получать точные координаты без необходимости установки множества контрольных точек, что экономит время и ресурсы" (S. S. Thompson, 2019).

4. Нивелиры

Нивелиры — приборы для измерения вертикальных углов и расстояний. Они используются для определения высоты объектов относительно заданной точки отсчета. Современные нивелиры, такие как Leica NA700 или Sokkia SDL30, обеспечивают высокую точность и устойчивость к внешним воздействиям. Это делает их незаменимыми в строительстве, при проектировании и в мониторинге уровня грунтовых вод.

5. Дальномеры

Дальномеры измеряют расстояния между двумя точками. Современные лазерные дальномеры способны измерять расстояния с точностью до нескольких миллиметров на большие расстояния. Например, приборы от GeoMax или Leica используются в различных областях для быстрой и точной оценки расстояний и высот.

6. Трассоискатели

Трассоискатели — это приборы, которые используются для поиска подземных коммуникаций, таких как трубы и кабели. Они основаны на технологии электромагнитной индукции, которая позволяет обнаружить проводники и металлические объекты под землей.

7. Квадрокоптеры со сканерами

Использование беспилотных летательных аппаратов (квадрокоптеров) с интегрированными лазерными сканерами или камерами с высоким разрешением – это одна из самых перспективных технологий в геодезии. Квадрокоптеры, оснащенные такими датчиками, могут проводить съемку больших территорий за короткое время, создавая точные 3D модели местности. DJI Phantom 4 RTK с интегрированным GNSS и камерами высокой четкости стал одним из популярных решений для геодезистов.

Важность современных приборов и их обслуживание

Современные геодезические приборы требуют регулярного обслуживания для обеспечения их точности и долговечности. Это включает в себя чистку, проверку работоспособности, а также метрологическую поверку. Несоответствие калибровки прибора может привести к существенным ошибкам в измерениях, что повлияет на итоговый результат работы.

Кроме того, важно помнить, что многие современные приборы используют сложные электронные компоненты, которые могут быть чувствительны к внешним воздействиям, таким как температура, влажность или механическое воздействие. Поэтому регулярное обслуживание и профилактика этих приборов становится не менее важным, чем сами измерения.

Мировые лидеры в сфере геодезических приборов

На мировом рынке геодезических приборов существует несколько лидирующих компаний, таких как Leica, Trimble, Sokkia, Faro, DJI и другие. Эти компании постоянно обновляют свою продукцию, внедряют новые технологии и разрабатывают устройства с улучшенными характеристиками.

1. Leica Geosystems – один из крупнейших мировых производителей геодезических приборов. Компания предлагает широкий ассортимент приборов, от тахеометров и нивелиров до лазерных сканеров и GNSS-оборудования.

2. Trimble – еще один лидер отрасли, известный своими инновациями в области GPS и спутниковых технологий. Приборы Trimble используются для точных измерений в различных областях, от сельского хозяйства до строительства.

3. Faro – производит высокоточные лазерные сканеры и 3D измерительные системы, которые находят широкое применение в различных областях, от архитектуры до промышленности.

4. DJI – компания, известная своими квадрокоптерами, которые становятся все более популярными в геодезии для съемок больших территорий и создания 3D моделей.

Важность геодезических аксессуаров

Не менее важными являются аксессуары для геодезистов, такие как штативы, отражатели, вехи, аккумуляторы, пленочные отражатели и другие принадлежности. Качество и надежность этих аксессуаров напрямую влияют на точность и эффективность измерений.

Прогнозы и будущее геодезических технологий

Будущее геодезических приборов выглядит обещающим. Ожидается, что технологии будут продолжать развиваться, что позволит достичь еще большей точности и быстродействия в измерениях. Одной из главных тенденций является интеграция приборов с искусственным интеллектом и машинным обучением, что позволит автоматизировать процессы и повысить эффективность работы.

Современные геодезисты, оснащенные новейшими приборами, играют ключевую роль в строительстве, проектировании и охране окружающей среды. Их работа критически важна для точности и безопасности всех этапов проектирования и строительства.

"Будущее геодезии — это не только более точные измерения, но и интеграция новых технологий, таких как ИИ и автономные системы, что позволит создать полностью автоматизированные геодезические процессы" (M. P. Wilson, 2024).

В конечном счете, грамотное использование современных геодезических приборов и технологий позволит геодезистам эффективно работать в самых различных условиях, улучшая точность и безопасность всех процессов, связанных с землемерием и строительством.
