Мы хотели бы объяснить вам эти рабочие процессы с помощью простого примера.
Представьте себе задачу строительства подземного газопровода под улицей со смещением в 2 метра от края бордюрного камня. Поскольку нет доступных топографических данных измерений улицы, рабочий процесс может быть таким:
Выполнение топографической съемки улицы с помощью бордюрного камня
Экспортируйте данные с прибора и передайте координаты в конструкторское бюро
Проектирование газопровода в САПР и передача точек разметки геодезисту
Перенесите данные из CAD-проекта в инструмент
Разметка газопровода
Давайте использовать координаты X / Y / Z, которые предпочитают многие пользователи Leica FlexLine (например TS03, TS07 и TS10) и коды для нашего примера.
Первым шагом является топографическая съемка. Что важно сделать на первом этапе, чтобы обеспечить бесперебойный поток данных?

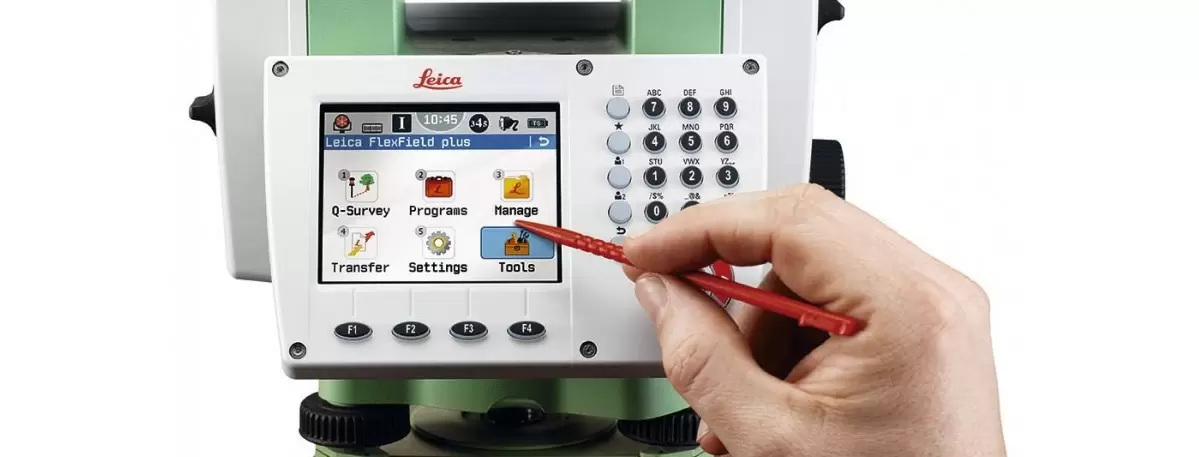

Кодирование экономит много времени, как в полевых условиях, так и в офисе. Поэтому я рекомендую воспользоваться этой функцией, предлагаемой FlexField. На следующих этапах станет очевидно, как используются эти коды.

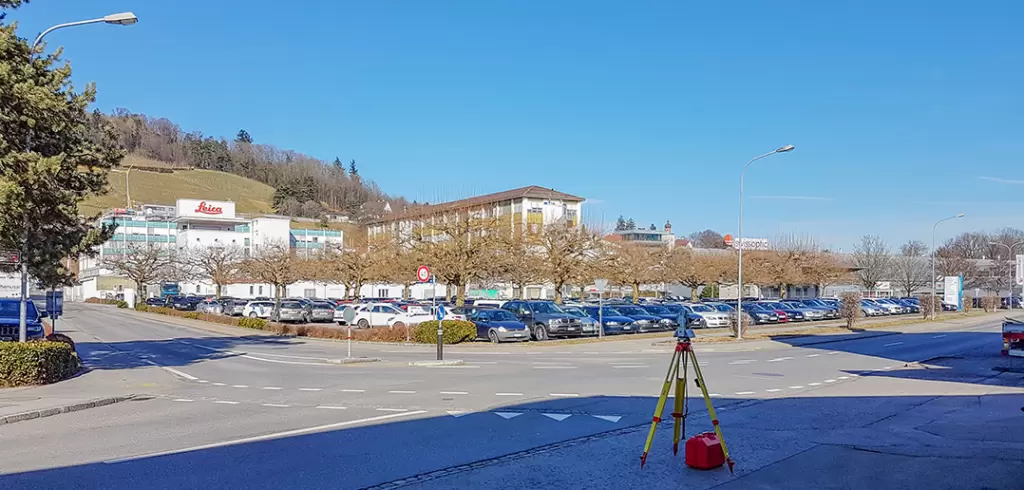

Шаг 1: Выполнение топографической съемки улицы с помощью края бордюрного камня
Подробнее расскажем вам о втором шаге: как экспортировать данные из прибора
Для многих пользователей часто неясно, какой формат идеально подходит для экспорта их данных измерений в прибор. Очень часто выбираются форматы, которые приходится переделывать обратно в офисе. Просто пустая трата времени с высоким риском ошибок. Кроме того, потеря данных обычно идет рука об руку.
Мы рекомендуем использовать формат DXF, когда это возможно.
С помощью FlexLine TS06plus и TS09plus можно экспортировать данные измерений в формате DXF. Файлы DXF можно напрямую открывать с помощью любого программного обеспечения САПР, и гарантируется, что кодирующая информация не будет потеряна. На приборе файл просто сохраняется на USB-накопителе. Оттуда его можно сохранить на компьютере и отправить по электронной почте в конструкторское бюро.
Как пользователи могут быть уверены, что их измерения верны?
В полевых условиях могут произойти ошибки. Одна из возможностей - внести исправления в программное обеспечение САПР, но это хлопотно. Для профессиональной проверки и исправления данных я рекомендую использовать офисное программное обеспечение Leica Infinity. Он прост в использовании и чрезвычайно экономит время.
Давайте посмотрим на третий шаг. Что важно знать для проектировщика САПР в офисе?
В конструкторском бюро становится очевидным большое преимущество сохранения файлов в формате DXF непосредственно на приборе. Этапы преобразования устарели. Тот же файл формата DXF, который был сохранен на приборе FlexLine, можно открыть с помощью любого программного обеспечения САПР. Оператор САПР найдет кромку бордюрного камня в виде точек, обозначенных кодом “KB”. Он может непосредственно начать с проектирования газопровода с заданным смещением в 2 метра от края бордюрного камня. Я рекомендую использовать отдельный слой для газопровода.

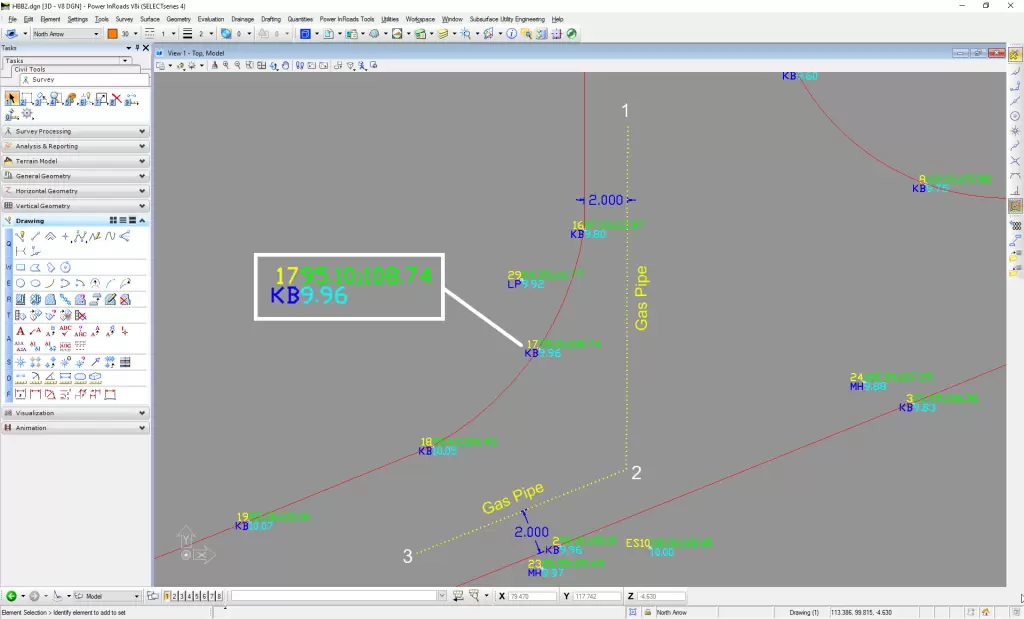

Шаг 3: Проектирование газопровода в САПР. Ранее измеренные точки края бордюрного камня обозначаются кодом “KB“
Теперь, выполнив проектирование. Каков наилучший способ передачи координат газопровода на прибор на четвертом шаге?
Очень просто – просто сохраните точки разметки (идентификатор точки и координаты X / Y / Z) в формате DXF и передайте файл полевому геодезисту. Он может импортировать DXF непосредственно через USB-накопитель в прибор и начать разметку прямо оттуда. Если газопровод находится на отдельном слое, выберите этот слой на экране импорта.
Это звучит очень просто. Что, если оператор САПР не предоставит файл DXF? У многих геодезистов возникает проблема с получением данных в любом другом формате.
В подобном случае я бы рекомендовал, чтобы специалист по измерениям просил конструкторское бюро передавать данные DXF, когда это возможно. Тем не менее, нет другого способа, кроме как получить координаты на бумаге или в электронном виде в формате ASCII. Если точки доступны на бумаге, самый простой способ - создать файл ASCII с помощью текстового редактора, доступного на каждом компьютере. Другие форматы можно преобразовать в ASCII, например, с помощью таких инструментов, как Microsoft Excel или Google Sheets. Для инструментов FlexLine TS06 и TS09 файлы ASCII можно легко импортировать таким же образом, как описано ранее, с помощью файла DXF. Убедитесь, что на экране импорта выбраны правильные настройки.

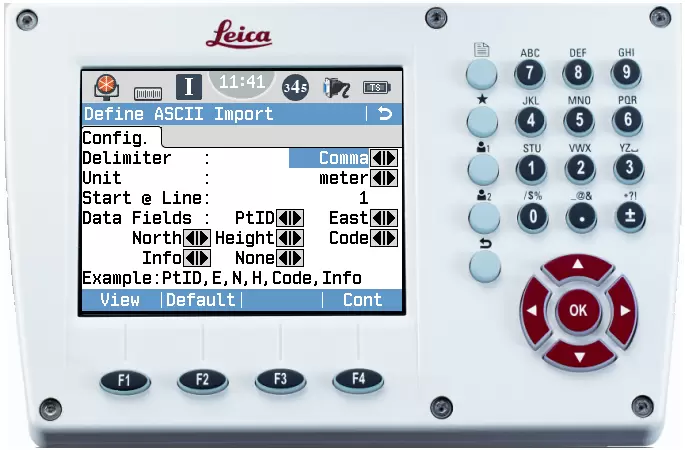

Импорт в формате FlexField ASCII Шаг 4: Экран импорта ASCII. ASCII - это формат, если проектные данные DXF недоступны.
В чем разница между новейшими версиями Leica FlexField по сравнению с предыдущими версиями?
В предыдущих версиях FlexField наблюдения в формате DXF экспортировались в одном цвете, без четкого распределения объектов и без возможности настройки экспортируемых выходных данных, что было сложно для понимания оператором САПР.
Поскольку v5.0 FlexField предлагает новый пользовательский формат DXF, он обеспечивает оператору САПР улучшенную четкость изображения. Идентификатор точки, координаты X / Y / Z и коды хорошо организованы на разных уровнях, что делает работу с ними очень простой.

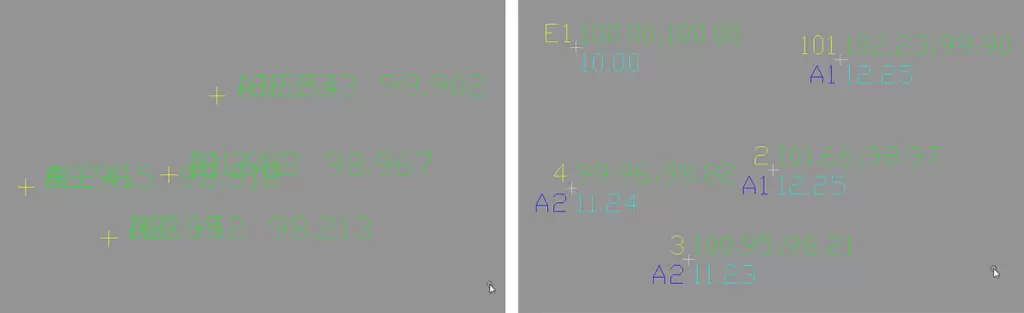

Слева: файл формата DXF, экспортированный из более ранних версий Flexfield (до версии 5.00), показан в программном обеспечении САПР Справа: точки, экспортированные из FlexField 6.0: разные слои разных цветов (желтый: идентификатор точки, зеленый: координаты X / Y, светло-синий: координата Z, темно-синий: код)
Также новое в версии 5.0, полное встроенное меню предоставляет различные варианты настройки, такие как определение размеров точек, модификация кода или определение цвета координат и цвета идентификатора точки.

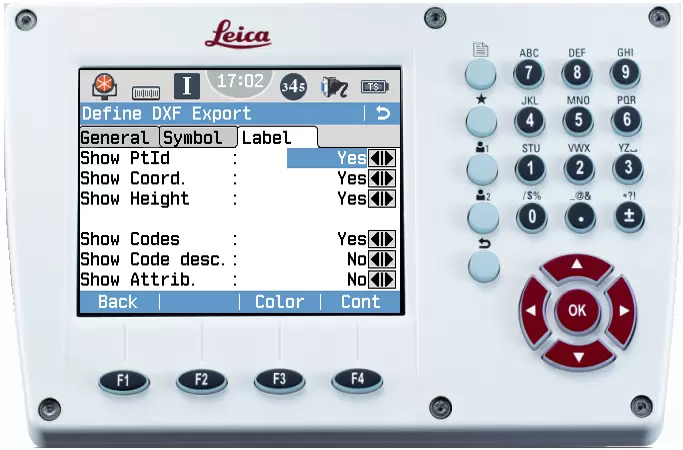

Встроенное пользовательское меню экспорта DXF Flexfield 6.00
Как можно получить последнюю версию Leica FlexField – версию 6.0?
Клиенты с пакетом обслуживания (в СТРОЙТЕХ) могут бесплатно загрузить новейшую версию в с/ц компании. Для получения более подробной информации, пожалуйста, свяжитесь с нами по телефону 8 (800) 707-69-37.
Leica Infinity в каких случаях это полезно?
Наконец, мы упомянули Leica Infinity. Это офисное программное обеспечение, предлагающее мощные возможности для управления и проверки проектов измерений с помощью наборов данных из разных источников, таких как тахеометры, приемники GNSS, а также может обрабатывать облака точек. Что касается ручных тахеометров, Infinity очень полезен для простой коррекции измерений, которые были выполнены либо
