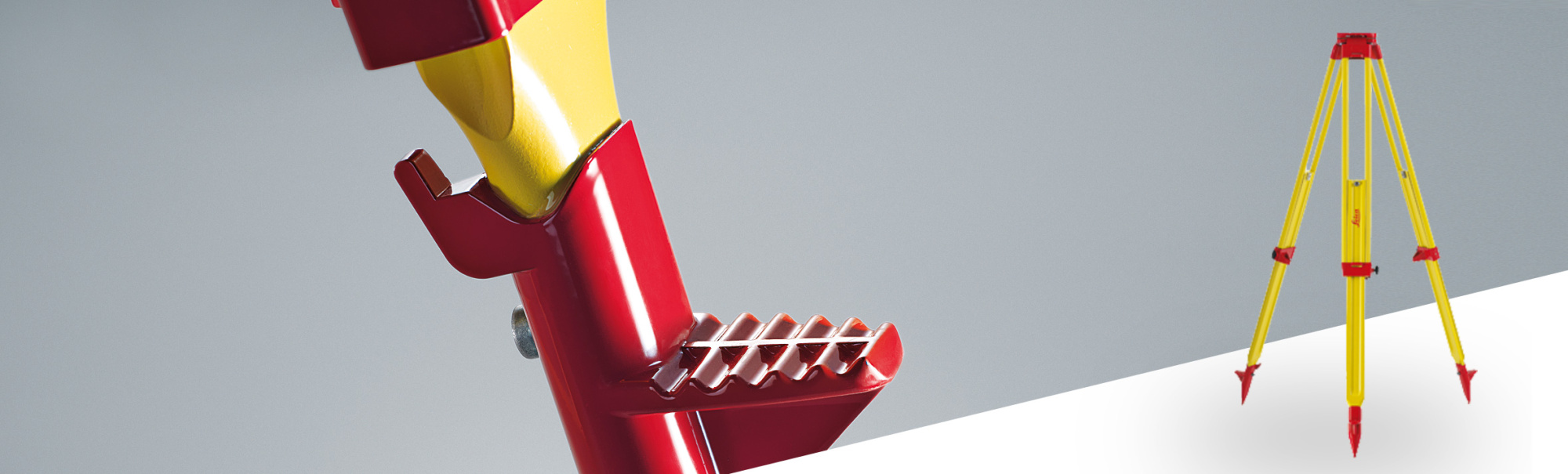

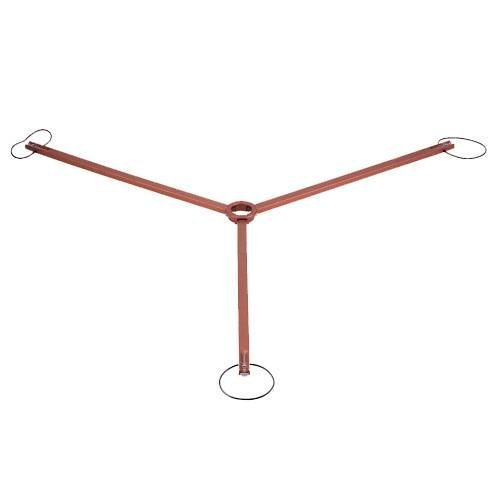

Геодезические штативы

Вы можете подумать, что штатив - это простой комплект, и один штатив будет не хуже любого другого. Однако это недооценивает влияние стабильной базы (или ее отсутствия) на геодезическое оборудование. Если ваше решение для съемки включает в себя ненадежный штатив, независимо от качества или стоимости вашего тахеометра или лазерного 3D-сканера, выполняемые вами измерения не будут точными. Здесь мы рассмотрим стандарты качества, которым должны соответствовать штативы, и на что идут многие бренды, такие как Leica Geosystems, Nego, Staged, чтобы превзойти их. В то время как мы гарантируем, что наши аксессуары для штативов соответствуют гарантированным стандартам качества, некоторые сторонние поставщики этого не делают. Мы рассмотрим, как некачественные аксессуары могут повлиять на вашу работу, и, наконец, как вы можете распознать подделку.

Работа штатива

Штатив - это высокоточный элемент машиностроения. Он должен выдерживать многое, от того, что его бросают в кузов фургона, до многолетнего воздействия стихий, от жаркой и влажной погоды до низких температур. Он должен поддерживать тяжелые и вращающиеся инструменты, поглощая вибрации от тяжелой техники или проходящего транспорта. В то время как хорошо сконструированный штатив может прослужить годы или даже десятилетия, плохо сконструированный или спроектированный штатив вскоре начнут искажаться, что приведет к ложным показаниям.

Стандарты штатива: ISO 12858-2
Штативы должны быть изготовлены в соответствии с определенными стандартами, установленными Международным стандартом (ISO 12858-2). Это касается устойчивости по высоте – сколько веса может выдержать штатив – и жесткости на кручение – насколько хорошо он справляется с поворотом, прежде чем исказит форму. В соответствии с международным стандартом ISO штативы классифицируются на 2 типа: тяжелые и легкие. Тяжелый штатив может поддерживать приборы весом не более 15 кг, легкие же в то время - подходят только для приборов весом до 5 кг. Стандарт предусматривает несколько тестов, которые мы рассмотрим ниже. Leica Geosystems, как и многие производители проводит дополнительные испытания своих штативов, чтобы повысить уровень доверия клиентов.

Проверка соответствия штативов стандартам качества

“Тест на статическую нагрузку” используется для измерения того, насколько хорошо штатив выдерживает вес. Для прохождения теста ISO положение головки штатива не должно сдвигаться вверх или вниз более чем на 0,05 мм, даже при переноске двойного максимального веса прибора. Очевидно, что пользователь не хочет, чтобы штатив со временем смещался по вертикали при измерении точек – высота прибора будет меняться, и точки будут измерены неправильно.

Типичные результаты для деревянного штатива Leica GST120-9 показаны на рисунке 1, где штатив был нагружен весом 30 кг и контролировался в течение 30 минут. Обратите внимание, что не только вертикальное изменение находится в пределах допуска (0,05 мм), но и после снятия нагрузки штатив возвращается к (почти) нулевому отклонению, то есть к своей точной начальной точке.
Второй тест ISO - “жесткость на кручение” – проверяет, насколько хорошо штатив справляется с поворотом. Когда инструмент вращается, на головку штатива воздействуют силы. Жесткость на кручение является характеристикой штатива, который поглощает это горизонтальное вращение, возвращаясь в исходное положение, когда прибор неподвижен. Это вращательное усилие особенно велико для роботизированных приборов при их ускорении и замедлении.

В Leica Geosystems мы проводим дополнительный тест, чтобы проверить, как вращение влияет на штатив в течение более длительного периода, называемый горизонтальным дрейфом. Мы используем наше приложение "Наборы углов" для многократного измерения двух точек, обеспечивая вращательные усилия в обоих направлениях, когда прибор поворачивается к каждой точке. Ниже приведены типичные результаты для деревянного штатива Leica GST120-9. Каждый пик на графике - это момент времени, когда прибор ускоряется или замедляется, вызывая временное искажение в головке штатива. Обратите внимание, что штатив почти мгновенно возвращается к нулевому искажению, как только прибор заканчивает ускорение и замедление. При использовании штатива более низкого качества мы ожидаем увидеть смещение, которое повлияет на точность выполняемых измерений. Если бы вы вложили средства в высокоточный инструмент, то большая часть инвестиций была бы потрачена впустую, поскольку штатив помешал бы его точности.

м

Геодезические штативы играют ключевую роль в обеспечении точности измерений.
Они различаются по материалу изготовления и конструктивным особенностям. Рассмотрим основные типы геодезических штативов:

1. Деревянные штативы и их особенности:

Стабильность: Дерево обладает высокой устойчивостью к вибрациям, что важно для точности измерений.
Термостойкость: Деревянные штативы меньше подвержены тепловым деформациям, что делает их идеальными для работы в различных температурных условиях.
Вес: Они обычно тяжелее, что добавляет устойчивости, но делает транспортировку менее удобной.
Применение: Идеальны для работы на стационарных точках и в условиях, где требуется максимальная точность. Мы в компании СТРОЙТЕХ рекомендуем с тахометрами и сканерами использовать только такие штативы.

2. Фибергласовые (стекловолоконные) штативы и их особенности:

Легкость: Обладают сравнительно малым весом, что облегчает транспортировку. Устойчивость к коррозии: Фиберглас не подвержен ржавчине, что делает такие штативы долговечными в условиях высокой влажности.
Термостойкость: Менее подвержены температурным деформациям по сравнению с алюминиевыми.
Применение: Подходят для работы в сложных климатических условиях и при необходимости частого перемещения оборудования.

3. Алюминиевые штативы и их особенности:

Легкость и прочность: Алюминиевые штативы сочетают малый вес и достаточную прочность.
Скорость установки: Легко и быстро устанавливаются благодаря удобным замкам и фиксирующим элементам.
Цена: Обычно дешевле деревянных и фибергласовых штативов.
Применение: Широко используются для полевых работ, где требуется частая смена точек измерения. Так же мы в компании СТРОЙТЕХ советуем покупать эти штативы для нивелиров и теодолитов.

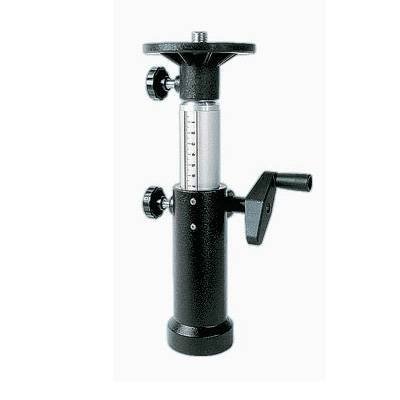

4. Элевационные штативы и их особенности:

Регулируемая высота: Имеют встроенные механизмы для плавной регулировки высоты, что позволяет точно устанавливать инструмент на необходимом уровне.
Устойчивость: Обеспечивают надежную фиксацию на различных высотах, минимизируя риск смещения.
Применение: Применяются в ситуациях, где необходимо часто изменять высоту прибора, например, при строительных и внутренних работ.

Неточные измерения: виноват ‘Leica-подобный’ штатив?

Непонимание роли штатива в получении точных измерений означает, что вы можете получать ложные показания, но понятия не имеете, почему. Отдел обслуживания клиентов и управления продуктами Leica Geosystems изучает любые сообщения клиентов о том, что решение Leica survey не дает точных результатов. Мы часто обнаруживаем, что проблема возникает из-за аксессуаров сторонних производителей, многие из которых утверждают, что они "похожи на Leica".

Например, мы работали с одним университетом, чтобы выяснить, почему у аспиранта, который проводил измерения с помощью роботизированного тахеометра Leica возникли проблемы. После долгих исследований, включая полное обслуживание и проверку прибора, местное подразделение поддержки сопроводило студента на испытательный полигон. В течение пяти минут проблема была выявлена: университет приобрел сторонний штатив. Как только он был заменен на оригинальный штатив Leica, результаты сразу же оказались в пределах допустимого, как и ожидалось.
Обнаружение подделки

Более дешевый штатив может показаться заманчивым, но, как мы видели выше, в конечном итоге это может оказаться намного дороже. В конечном итоге вам все равно придется не только покупать подходящие штатив, но и заново выполнять свою работу, затрачивая вдвое больше времени на месте. И, конечно, никто никогда не хочет быть причиной задержки проекта. Так как же избежать покупки неправильного аксессуара?
Поскольку качество штативов Leica настолько хорошо известно, их часто копируют, не имея гарантированного стандарта качества. Может быть трудно определить, настоящий продукт или поддельный, особенно если вы покупаете онлайн только по фотографиям. Для борьбы с этим оригинальные аксессуары Leica Geosystems теперь снабжены уникальными кодами безопасности, которые гарантируют, что приобретенное вами действительно является частью комплексного решения Leica Geosystems. Вы можете проверить продукт, введя его код онлайн на портале Leica Geosystems MyWorld или отсканировав QR-код с помощью любого считывателя QR-кода. Для некоторых штативов qrcode будет вложен внутри коробки. Оригинальные аксессуары Leica Geosystems поставляются с гарантией замены и замены деталей, чтобы вы были спокойны. Для некоторых продуктов мы даже гарантируем замену деталей, даже если продукт должен быть снят с производства.
